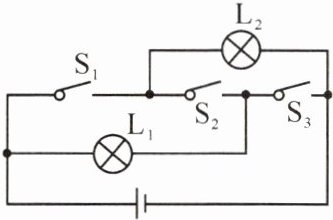

变式训练1(2024·自贡)在如图所示的电路图中,闭合开关$S_1、$$S_3,$断开开关$S_2,$则小灯泡$L_1、$$L_2$是_________(选填“串”或“并”)联；若同时闭合开关$S_1、$$S_2、$$S_3,$则会造成电路_________。

答案： 并　短路

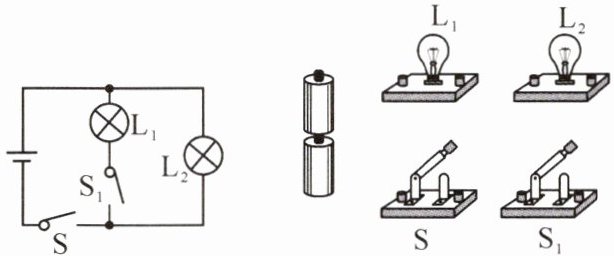

例2(2024·濠江区月考)按照如图所示的电路图,请用笔画线帮助小明同学连接实物电路。(连接时导线不允许交叉)

答案：

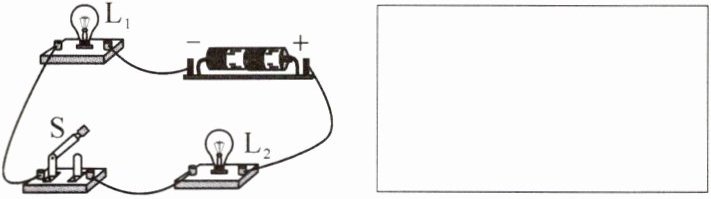

变式训练2(2023·吉阳区校级期中)根据如图所示的实物电路,在虚线框内画出对应的电路图。

答案：

1. 电流是表示______的物理量。

答案： 电流强弱

2. 电流国际单位是______,符号是______。

答案： 安培　A

3. 电流表的使用先要三“看清”：看清______、______、指针是否指在______；电流表必须和被测用电器______；电流从电流表的______流入,从______流出；选择合适的量程(若不知道量程,则应该选______的量程,并进行______)；任何情况下绝不允许将电流表______连接到电源的两极。

答案： 量程　分度值　零刻度线上　串联　正接线柱　负接线柱　较大　试触　直接
