《2025年新课程实践与探究丛书九年级物理全一册人教版》

1. 研究方法：在研究电流与电压的关系时,应控制电阻一定；在研究电流与电阻的关系时,应控制电压一定。这种研究方法称为______。

答案： 控制变量法

2. 电流跟电压的关系
①内容：在______一定的情况下,通过导体的电流跟这段导体两端的______成______。
②滑动变阻器的作用是______。
说明：电阻一定时,导体中的电流是结果,因果关系不能颠倒。

答案： ①电阻　电压　正比　②改变电阻两端的电压

3. 电流跟电阻的关系
①内容：导体两端的______一定时,通过导体的电流跟导体的______成______。
②滑动变阻器的作用是______。

答案： ①电压　电阻　反比　②保证不同电阻两端的电压不变

例1
(2024·云南)如图所示,实验小组探究“电流与电压的关系”。

(1)实验前,小组成员设计了实验探究的思路：保持电阻不变,探究电流与电压的关系,物理上把这种研究方法叫______法。

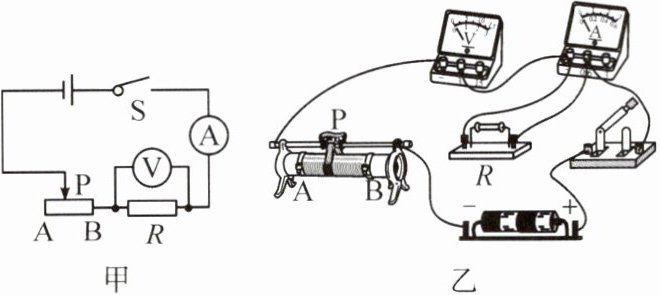

(2)根据图甲的电路图连接电路时,开关应______。闭合开关前,应将滑动变阻器的滑片移到______(选填“A”或“B”)端。
(3)检查图乙,发现有一根导线连接错误,请在这根导线上打“×”,并用笔画线代替导线,画出正确接法,且导线不交叉。
(4)正确连接电路后,闭合开关,移动滑片,其中第3次实验时电流表的示数如图丙所示,读数为______A。

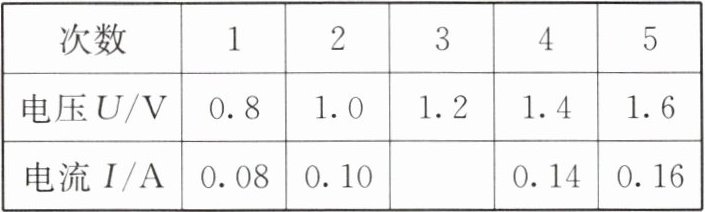

|次数|1|2|3|4|5|
|电压U/V|0.8|1.0|1.2|1.4|1.6|
|电流I/A|0.08|0.10| |0.14|0.16|

(5)分析实验数据可得出结论：当导体的电阻一定时,通过导体的电流与导体两端的电压成______。

答案：

(1)控制变量　
(2)断开　A
(3)
(4)0.12　
(5)正比
