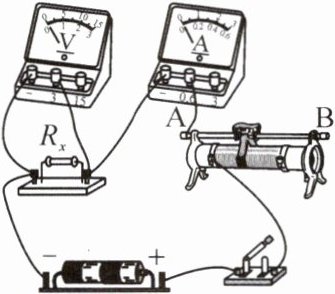

在“用电流表、电压表测电阻”的实验中,某同学连接的实物电路如图所示。闭合开关前为了保护电路,应将滑动变阻器滑片移至______(选填“A”或“B”)端,各电表所测的值均不得超过它们的______,实验中通过改变滑动变阻器的电阻来改变待测电阻$R_x$两端的______,该实验中多次测量的目的是______,最后求出电阻$R_x$的大小。

答案： B　量程　电压　取平均值减小误差

|项目|串联电路|并联电路|
|电流|电流处处相等,即 $ I = I_1 = I_2 $|干路中电流等于各支路中的电流之和,即 $ I = I_1 + I_2 $|

|电压|总电压等于各串联部分电压之和,即 $ U = U_1 + U_2 $|各支路两端的电压相等,即 $ U = U_1 = U_2 $|
|电阻|串联电路的总电阻等于______,公式：______|并联电路总电阻的倒数等于各支路______,即______|

答案： 各分电阻之和 R=R₁+R₂ 电阻倒数之和 $\frac {1}{R}=\frac {1}{R_{1}}+\frac {1}{R_{2}}$

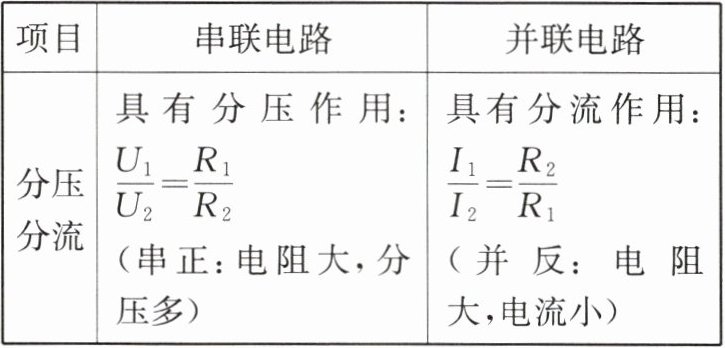

例 1

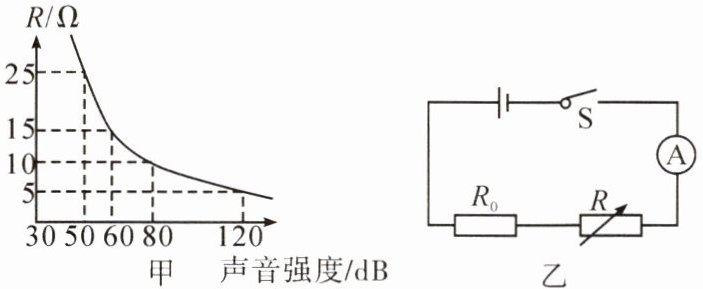

(2024·遂宁)为了监测噪声的强弱,同学们找来定值电阻 $ R_0 $、声敏电阻 $ R $(阻值会随声音强弱发生变化)、电流表、学生电源等器材,设计了可用电流表的示数来反映噪声强弱的装置,其中 $ R $ 的阻值随声音强弱变化的关系如图甲所示,该装置的电路图如图乙所示。在某次测试中,当噪声强度为 $ 80 dB $ 时,电流表示数为 $ 0.4 A $；当噪声强度为 $ 50 dB $ 时,电流表示数为 $ 0.2 A $。下列说法正确的是( )


A.电路中的电流随声音强度增大而减小
B.$ R_0 $ 阻值是 $ 15 \Omega $
C.电源电压为 $ 10 V $
D.当电流表示数为 $ 0.3 A $ 时,噪声强度为 $ 60 dB $

答案： D
