《2025年新课程实践与探究丛书九年级物理全一册人教版》

(2023·吉林)如图所示,使导线与电池触接,电路连通的瞬间磁针发生偏转。这一现象不仅能说明通电导线周围存在______,还可以说明力可以改变物体的______。

答案： 磁场　运动状态

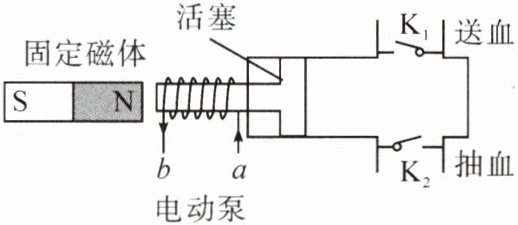

例2 (2024·淄博)心肺机用“电动泵”替代心脏,推动血液循环。“电动泵”的工作原理如图所示,将线圈ab固定在活塞一端,利用其与固定磁体间的相互作用带动活塞运动,从而使血液定向流动。阀门$K_1、$$K_2$都只能单向开启。当线圈中的电流从a流向b时( )


A.线圈周围有磁场和磁感线
B.线圈左端是N极
C.活塞将向左运动
D.此时“电动泵”处于送血状态

答案： C

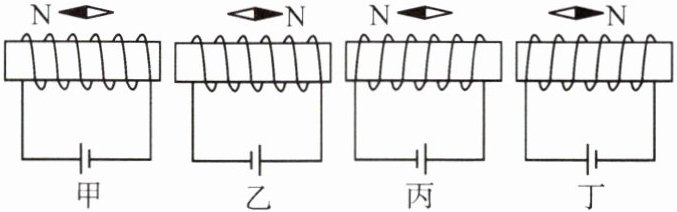

(2024·江西)如图所示,通电螺线管旁的小磁针分别静止在图示位置。请推断,最终决定通电螺线管极性的是( )


A.电源正负极的接法
B.螺线管导线的环绕方向
C.小磁针静止时N极的指向
D.螺线管中电流的方向

答案： D

例3 (2024·泰州)如图所示,根据小磁针静止时N极的指向,标出电源的正极和磁感线的方向。

答案：
