《2025年新课程实践与探究丛书九年级物理全一册人教版》

1. 实验方法：用电压表测出导体两端的电压$U$,用电流表测出导体中的电流$I$,就可以求出电阻$R$。这种测量方法叫做______。

答案： 伏安法

2. 实验原理：______

答案： $R=\frac{U}{I}$

3. 实验电路图：测量电阻和“电流与电压和电阻的关系”所用的电路图相似。

答案： 正确

4. 实验器材：电源、开关、导线、滑动变阻器、待测电阻、电流表、电压表。滑动变阻器在电路中,一是起到改变______和通过______的作用,二是起到______的作用。

答案： 待测电阻两端电压　待测电阻电流　保护电路

5. 注意事项
(1)电压表、电流表的量程选择要适当,一般以电表指针偏转到过半为宜。可用试触和估算电压、电流最大值的方法,选择合适的量程；
(2)如果测量小灯泡的电阻,不能采用“求平均数”的方法处理数据,因为小灯泡的电阻随温度的变化而变化。

答案： （此题无标准答案选项内容，若为对这两点注意事项理解的选择题，因未给出选项，无法准确给出答案字母，若按对这两点内容掌握判断，答案可视为对这两点注意事项知晓的对应选项）

例1
(2024·齐齐哈尔)在“伏安法测电阻”实验中,老师准备了阻值未知的定值电阻$R$、电压表、电流表、两节新干电池、开关、导线若干、滑动变阻器(铭牌上标有“$20Ω$ $1A$”)等器材。所有器材均完好。

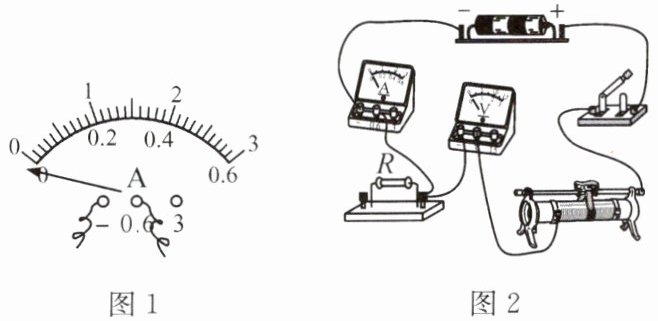

(1)小夏按照实验操作要求,在检查实验器材时,发现电流表指针的位置如图1所示,出现这一现象的原因：______。

(2)解决问题后,小夏设计并连接了如图2所示的部分实物电路,请用笔画线代替导线将图2的实物电路连接完整。(要求：导线不可交叉)
(3)闭合开关前,应将滑动变阻器的滑片调至最______(选填“左”或“右”)端。此时,滑动变阻器的作用：______。
(4)检查电路连接无误,闭合开关。在实验的过程中,电压表示数突然接近最大值,电流表示数几乎为0。若电路中只有一处故障,则发生的故障可能是定值电阻$R$______。
(5)排除故障后,小夏继续进行实验,当电压表示数为$1.2V$时,读出如图3所示的电流表示数,并计算定值电阻的阻值$R= $______$Ω$。小夏认为实验已经完成,小明则认为仅这样就得出定值电阻的阻值不够可靠,原因：______。

答案：

(1)使用前未调零
(2)
(3)右　保护电路
(4)断路　
(5)10　未多次测量求平均值，测量结果可能存在较大误差
