《2025年新课程实践与探究丛书九年级物理全一册人教版》

1. 电路由______、______、______、______组成；其中提供电能的是______,消耗电能的是______。

答案： 电源 用电器 开关 导线 电源 用电器

2. 电路图是用______表示电路连接的图。

答案： 符号

3. 处处接通的电路,即用电器能够工作的电路叫______；某处被切断的电路叫______；______用导线将电源的正负极连接起来的电路叫短路。

答案： 通路 断路 直接

例1
(2024·沙坪坝区校级月考)下列关于电路的说法正确的是( )

A.给手机充电时,手机电池相当于电源
B.电源工作时将其他形式的能转化为电能
C.导线、空调、电视机都属于用电器
D.一个完整电路由电源、用电器和开关组成

答案： B

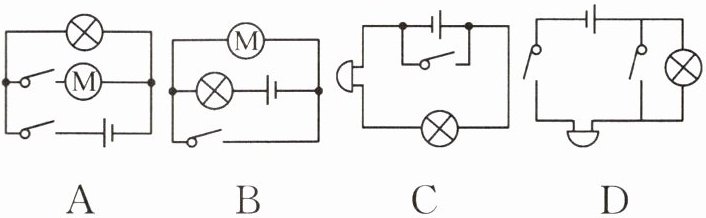

(2023·秦都区校级期中)如图所示,下列选项中,属于完整且正确的电路图的是( )

答案： D

例2

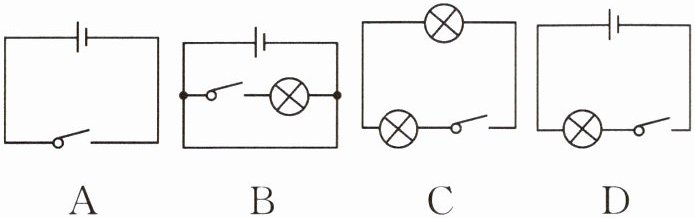

(多选)(2024·安阳模拟)在下列电路中,当开关都闭合后,灯泡不能发光的是( )

答案： CD
