例1

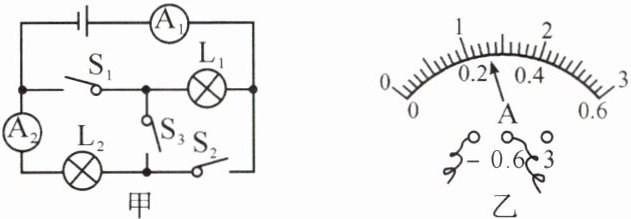

(2024·绥化月考)认真观察下图,分析并解答下列问题(需写出简要的说明)。
(1)若只闭合 $ S_2 $,此时电流表 $ A_2 $ 的示数为 $ 0.26 \, A $,则通过 $ L_1 $ 的电流为多少？
(2)若只闭合 $ S_3 $,此时电流表 $ A_1 $ 的示数为 $ 0.12 \, A $,则 $ A_2 $ 的示数为多少？
(3)若只闭合 $ S_1 $、$ S_2 $,电流表 $ A_1 $ 的示数为 $ 0.5 \, A $,$ A_2 $ 的示数如图乙所示,则通过 $ L_1 $ 的电流为多少？

答案： 例1.
(1)只闭合S₂时，此时为灯泡L₂的简单电路，灯泡L₁中无电流通过，故通过L₁的电流是0A。
(2)如果只闭合S₃，两灯泡串联，电流表A₁、A₂测电路中的电流，串联电路中电流处处相等，电流表A₁的示数为0.12A，则A₂的示数也为0.12A。
(3)若只闭合S₁、S₂，两灯泡并联，电流表A₁测干路电流，电流表A₁的示数为0.5A，即干路电流I = 0.5A，电流表A₂测L₂支路电流，由图乙知，电流表A₂所选量程为0~0.6A，由指针位置可知，通过L₂的电流为I₂ = 0.26A；由于并联电路干路中电流等于各支路中电流之和，所以通过L₁的电流为I₁ = I - I₂ = 0.5A - 0.26A = 0.24A。
