1. 滑动变阻器的原理：通过改变______来改变电阻。

答案： 连入电路中的电阻丝的长度

2. 滑动变阻器的作用：调节滑动变阻器的滑片可以逐渐改变连入电路中的电阻,从而逐渐改变电路中的______和部分电路两端的______,还起到______的作用。

答案： 电流　电压　保护电路

3. 滑动变阻器铭牌上的各数值的物理意义：如滑动变阻器的铭牌上标有“200 Ω 5 A”,200 Ω 表示______,5 A 表示______。
4 滑动变阻器使用方法：与被控制的电路______；四个接线柱连入的要求是“______”；连接电路时移动滑片使阻值______。

答案： 3.该滑动变阻器的最大电阻是200Ω　允许通过的最大电流是5A 4.串联　一上一下　最大

例 1

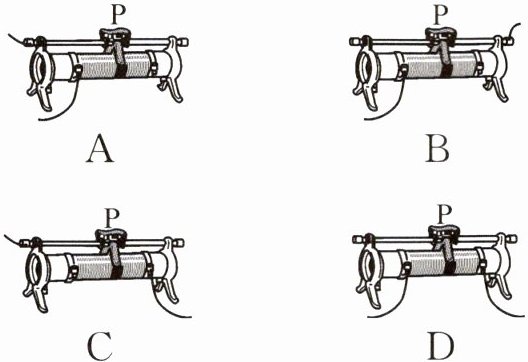

如图所示,给出了滑动变阻器四种接入电路的结构示意图。其中,当滑片 P 向左滑动时,使连入电路中的电阻变大的接法是( )

答案： C

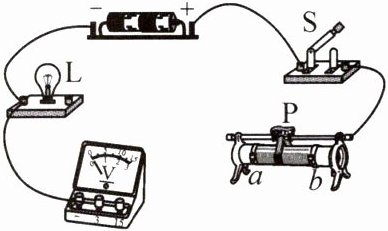

(2023·昆明模拟)在如图所示的实物电路中,有两根导线尚未连接,请用笔画线代替导线补上。要求：①电压表测小灯两端电压；②闭合开关 S,向右端移动滑动变阻器的滑片 P,灯变亮。

答案：

例 2

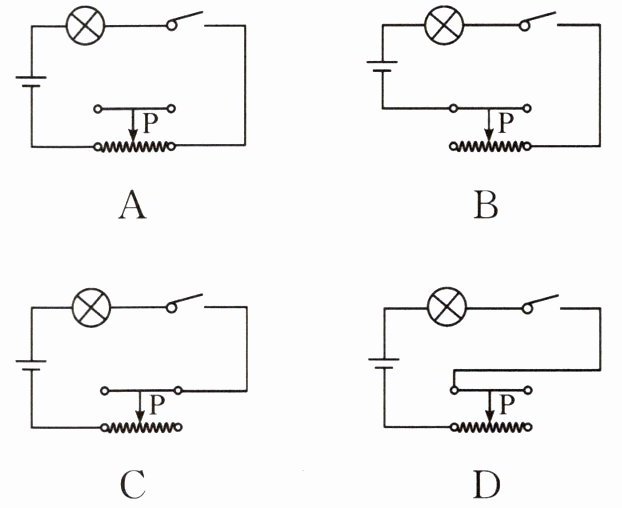

如图所示,滑动变阻器有四种不同的接法,闭合开关后,当滑片 P 向右移动时,电路中灯泡变亮的是( )

答案： B
