(2024·成都)如图所示,在“探究并联电路中的电流特点”实验中：

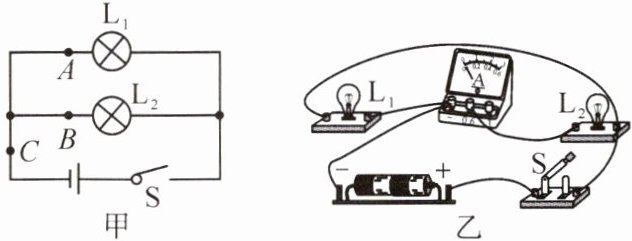

(1)图甲是某小组同学设计的电路图,图乙是该小组连接的实物电路,闭合开关$S$,电流表测量通过____的电流。

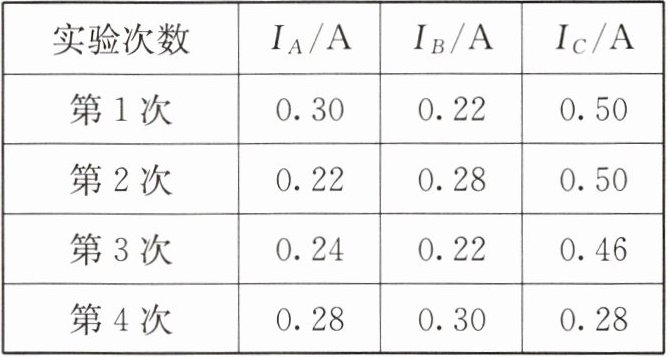

|实验次数|$I_A/A$|$I_B/A$|$I_C/A$|
|第1次|0.30|0.22|0.50|
|第2次|0.22|0.28|0.50|
|第3次|0.24|0.22|0.46|
|第4次|0.28|0.30|0.28|

(2)分析表中数据,以下说法不合理的是____。
A. 四次实验中电流表选用量程为$0\sim0.6A$
B. 表中的数据均在误差范围内
C. 此实验还可测量更多组数据
D. 通过多次实验,可避免偶然性
(3)小成同学测量通过灯泡$L_1$的电流时,$L_1$正常发光,$L_2$忽亮忽灭,他接下来的操作应该是____。(写出一条即可)

答案：
(1)$ L_{2} $
(2)B
(3)检查$ L_{2} $支路的接线柱是否连接好(或检查$ L_{2} $是否拧紧)

例2

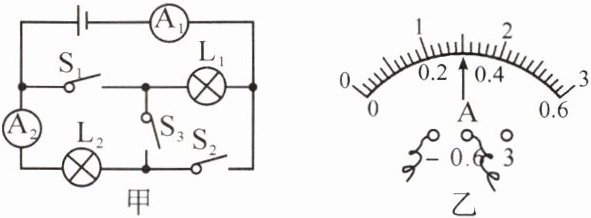

(2024·三元区期中)认真观察图甲,分析并解答下列问题。

(1)当只闭合$S_1$时,若电流表$A_1的示数为0.5A$,则通过$L_1$的电流是多少？
(2)当只闭合$S_1$、$S_2$时,电流表$A_2$示数如图乙所示,电流表$A_1的示数为0.8A$,则通过$L_1$、$L_2$的电流分别是多少？
(3)当开关$S_1$、$S_2$、$S_3$都闭合时会出现什么情况？

答案：
(1)当只闭合$ S_{1} $时,此时为灯泡$ L_{1} $的简单电路,已知电流表$ A_{1} $的示数为0.5 A,故通过$ L_{1} $的电流是$ I_{1}=0.5A $。
(2)当闭合$ S_{1} $和$ S_{2} $时,两灯泡并联,电流表$ A_{1} $测干路电流,电流表$ A_{2} $测$ L_{2} $支路电流,由图乙可知,电流表$ A_{2} $所接量程为$ 0～0.6A $,由指针位置可知,此时电流为0.3 A,故通过$ L_{2} $的电流为$ I_{2}=0.3A $;由于并联电路干路中电流等于各支路中电流之和,则通过$ L_{1} $的电流为$ I_{1}'=I-I_{2}=0.8A-0.3A=0.5A $。
(3)当$ S_{1} $、$ S_{2} $、$ S_{3} $同时闭合时,电源的两极被导线直接连通,电路会发生短路。
