《2025年新课程实践与探究丛书九年级物理全一册人教版》

如图所示,只闭合一个开关_________时,灯不亮、电铃响；只闭合一个开关_________时,灯亮、电铃不响；若同时闭合开关$S_1、$$S_2、$$S_3,$则会发生_________。

答案： S₃ S₁ 短路

1. 定义：电路元件______连接起来的电路,叫串联。

答案： 逐个首尾依次

2. 特点：
(1)电路不分叉,只有______电流路径,通过上一个元件的电流同时也完全通过下一个元件；
(2)各用电器之间相互______,电路中所有用电器同时工作,一个用电器由于断开不能工作,其他用电器也不能工作；
(3)只需要一个开关就能控制整条电路,开关作用与其位置______。

答案：
(1)一条　
(2)影响　
(3)无关

1. 定义：电路元件______(首连首,尾连尾)连接起来的电路,叫并联。

答案： 并列

2. 特点：
(1)电路分叉,电流路径至少有______及以上,有干路和支路之分；
(2)各用电器之间相互______,一条支路上的用电器因断开而不能工作,不影响其他支路的用电器的工作；
(3)开关分干路开关和支路开关,干路开关控制______,支路开关只控制______。

答案：
(1)两条　
(2)独立　
(3)所有用电器　本支路用电器

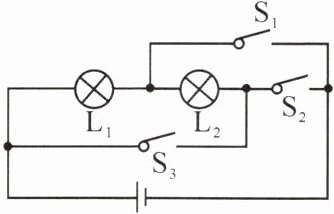

例1(多选)(2024·大连月考)电路图如图所示,下列说法正确的是( )


A.当闭合$S_1、$$S_3,$断开$S_2$时$,L_1、$$L_2$并联
B.当闭合$S_2,$断开$S_1、$$S_3$时$,L_1、$$L_2$串联
C.当闭合$S_1,$断开$S_2、$$S_3$时,两灯都亮
D.当闭合$S_1、$$S_2、$$S_3$时,两灯都不亮

答案： ABD
