例2

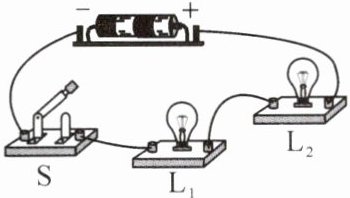

(2024·鼓楼区校级月考)如图所示,灯$L_{1}与L_{2}$串联,闭合开关$S$后,发现灯$L_{1}比L_{2}$亮,则通过两灯的电流$I_{1}与I_{2}$的大小关系是( )


A.$I_{1}＞I_{2}$
B.$I_{1}＜I_{2}$
C.$I_{1}= I_{2}$
D.无法确定

答案： C

(2023·珠海期末)如图所示的电路图中,开关$S_{1}$闭合、$S_{2}$断开时,电流表$A$的示数为0.3 A,则通过$L_{2}$的电流是______A；当开关$S_{1}$、$S_{2}$均闭合时,电流表$A$的示数为0.5 A,灯泡$L_{2}$______(选填“发光”或“不发光”),通过灯泡$L_{1}$的电流是______A。

答案： 0.3 不发光 0.5

1. 并联电路中各支路电流____相等。
当并联的两个小灯泡规格相同时,各支路电流相等；当并联的两个小灯泡规格不相同时,各支路电流不相等。

答案： 不一定

2. 并联电路中,干路电流等于各支路电流____,即____。

答案： 之和 $ I=I_{1}+I_{2} $

例1
(2024·长春)如图所示,在“探究并联电路中干路电流与各支路电流的关系”的实验中：

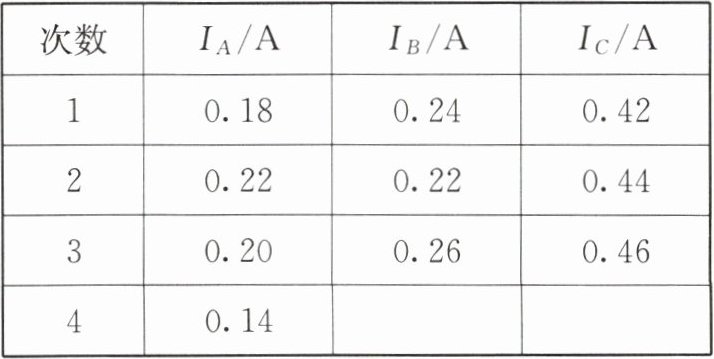

|次数|$I_A/A$|$I_B/A$|$I_C/A$|
|1|0.18|0.24|0.42|
|2|0.22|0.22|0.44|
|3|0.20|0.26|0.46|
|4|0.14| | |

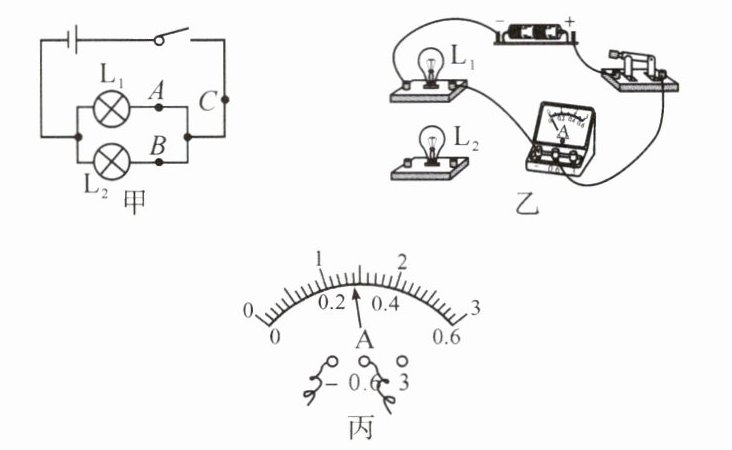

(1)请根据图甲中的电路图,用笔画线代替导线将图乙中的实物电路连接完整,使电流表测量流过小灯泡$L_1$的电流。连接电路时应____开关。
(2)用电流表分别测量$A$、$B$、$C$三点的电流,更换灯泡多次测量,将实验数据记录在表格中,其中第4次实验中$B$点的电流如图丙所示,则$I_B= $____A；分析数据可知,并联电路中电流的特点是：____。
(3)在第2次实验中测得$A$、$B$两点的电流相等,原因可能是____。

答案：
(1)断开
(2)0.28 干路电流等于各支路电流之和
(3)所用灯泡规格相同
