在“探究电流与电阻的关系”实验中,小明准备了如下器材：电压表、电流表、滑动变阻器、开关、电源、定值电阻R(分别为5Ω、10Ω、20Ω)及导线若干。

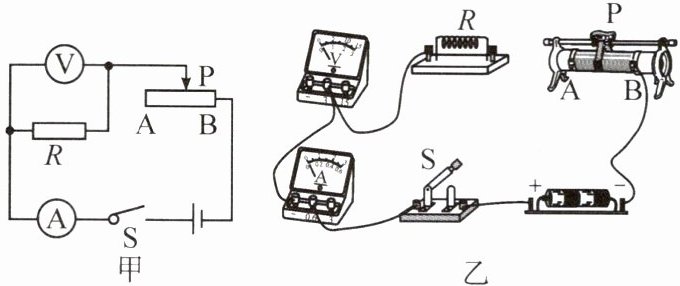

(1)小明设计了如图甲所示的电路图,请用笔画线代替导线将图乙所示的实物电路连接完整。

(2)闭合开关前,应将滑动变阻器的滑片调至最______(选填“左”或“右”)端。
(3)正确连接电路后,闭合开关,发现移动滑动变阻器的滑片,电流表有示数变化,电压表示数始终为零,此时电路出现的故障可能是______。
A. 电阻R短路
B. 电阻R断路
C. 滑动变阻器短路

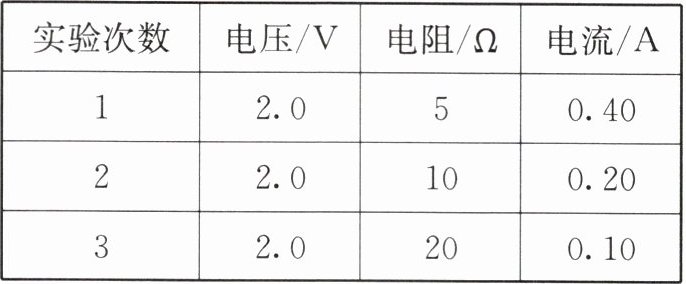

(4)小明排除故障后继续实验,先后将3个定值电阻分别接入电路,闭合开关,调节滑动变阻器的滑片,直至电压表示数为2.0V,记下相应电流表示数(如表),分析表中数据,得出结论：______。
|实验次数|电压/V|电阻/Ω|电流/A|
|1|2.0|5|0.40|
|2|2.0|10|0.20|
|3|2.0|20|0.10|

答案：

(1)
(2)左　
(3)A　
(4)电压一定时，通过导体的电流与导体的电阻成反比

1. 内容：导体中的电流,跟导体两端的电压成______,跟导体的电阻成______。

答案： 正比 反比

2. 公式：______,I、U、R 的单位分别为______、______、______。

答案： I=U/R 安培(A) 伏特（V） 欧姆(Ω)

3. 欧姆定律的理解
(1)欧姆定律只适用于纯电阻电路、金属导电和电解液导电。在气体导电和半导体导电等中欧姆定律不适用,白炽灯可看作纯电阻电路。
(2)欧姆定律研究的是同一导体、同一时刻的电压、电流、电阻的关系。
(3)在电流、电压、电阻这三者中,电流是结果,电压是电流变化的外部原因,电阻是电流变化的内部原因。
(4)导体的电阻在数值上等于导体两端的电压跟导体电流的比值,绝对不能认为导体的电阻跟导体两端的电压成正比,与经过导体的电流成反比,电阻只取决于导体本身。

答案： 本题为知识理解题目，无具体答案选项。
