《2025年阳光课堂金牌练习册九年级物理全一册人教版》

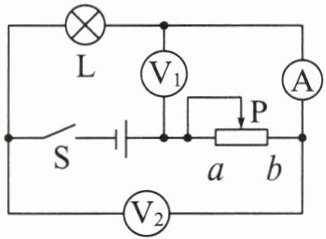

2. 如图所示的电路中,电源电压保持不变,当闭合开关 $ S $ 后,滑动变阻器的滑片 $ P $ 自 $ a $ 端向 $ b $ 端移动的过程中,电流表 $ A $ 的示数 变大,电压表 $ V_1 $ 的示数 变小(两空均选填“变大”“变小”或“不变”)。

答案： 变大 变小

3. 把 $ R_1 = 20 \, \Omega $ 的电阻器跟 $ R_2 = 60 \, \Omega $ 的电阻器并联起来,接在电压为 $ 6 \, V $ 的电源上,则干路电流是 0.4 $ A $。

答案： 0.4

4. 现有标有“$ 20 \, \Omega \, 0.6 \, A $”的定值电阻与标有“$ 10 \, \Omega \, 1 \, A $”的定值电阻。若将它们串联起来,则电路两端允许加的最大电压为 $ U $；若将它们并联起来,则干路中允许通过的最大电流为 $ I $。$ U $ 和 $ I $ 分别为(A)
A.$ 18 \, V $,$ 1.5 \, A $
B.$ 18 \, V $,$ 1.8 \, A $
C.$ 22 \, V $,$ 1 \, A $
D.$ 22 \, V $,$ 1.6 \, A $

答案： A

5. 在如图所示的电路中,电源电压保持不变,$ R_1 = 10 \, \Omega $,$ R_2 = 20 \, \Omega $。当只闭合开关 $ S_1 $ 时,电流表的示数为 $ 0.3 \, A $。
(1) 当只闭合开关 $ S_2 $ 时,电流表的示数为 $ 0.2 \, A $,求此时阻值为 $ R_1 $ 的电阻器两端的电压。
(2) 当断开开关 $ S_2 $,闭合开关 $ S_1 $、$ S_3 $ 时,求电流表的示数。

答案：
(1)2 V
(2)0.9 A

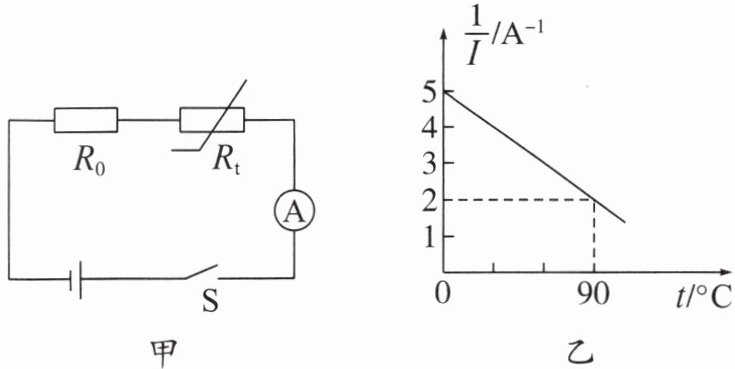

6. 图甲是一款温度测量仪的简易电路图,电源电压恒为 $ 12 \, V $,定值电阻的阻值 $ R_0 $ 为 $ 10 \, \Omega $,热敏电阻的阻值 $ R_t $ 随温度 $ t $ 的升高而减小,显示仪由测量范围为 $ 0 \sim 0.6 \, A $ 电流表改装而成,电流表示数的倒数 $ \frac{1}{I} $ 与热敏电阻温度 $ t $ 的关系图像如图乙所示。下列说法正确的是(B)

A.当热敏电阻的温度为 $ 0 \, ° C $ 时,$ R_t $ 的阻值为 $ 60 \, \Omega $
B.该款温度测量仪能测量的最高温度为 $ 100 \, ° C $
C.减小定值电阻的阻值 $ R_0 $,可增大该温度测量仪的测量范围
D.电流表示数的倒数 $ \frac{1}{I} $ 为 $ 3 \, A^{-1} $ 时,热敏电阻的温度为 $ 50 \, ° C $

答案： B
