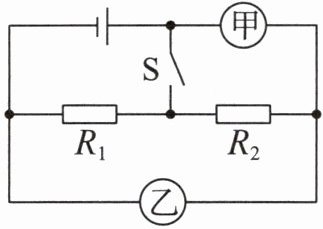

【典型例题 1】如图所示,甲、乙为电流表或电压表。当闭合开关 S 后,阻值分别为 $R_1$、$R_2$ 的两个定值电阻并联,电路正常工作,则(D)

A.甲、乙均为电流表
B.甲、乙均为电压表
C.甲为电流表,乙为电压表
D.甲为电压表,乙为电流表

答案：

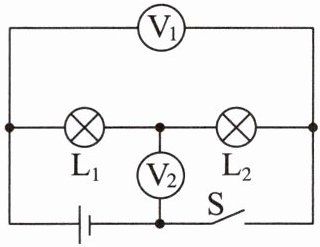

【典型例题 2】如图所示,电源电压不变,闭合开关 S,电压表 $V_1$ 的示数为 6 V,电压表 $V_2$ 的示数为 2 V。下列说法正确的是(D)

A.灯 $L_1$ 两端电压为 2 V
B.电源两端电压为 4 V
C.断开开关,只将电压表 $V_2$ 换成电流表,则灯 $L_1$ 与 $L_2$ 串联
D.断开开关,将两个电压表都换成电流表,则灯 $L_1$ 与 $L_2$ 并联

答案：

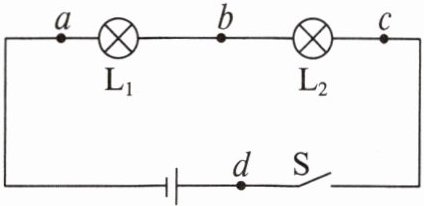

【典型例题 3】在电学实验中,遇到电路故障时常用电压表来检测。如图所示,电源电压恒为 4.5 V,闭合开关后两灯均不亮,用电压表先后测得 $a$、$d$,$a$、$c$ 和 $a$、$b$ 两端的电压均为 4.5 V,则故障可能是(A)

A.灯 $L_1$ 断路
B.灯 $L_2$ 断路
C.灯 $L_1$ 短路
D.灯 $L_2$ 短路

答案：
