《2025年阳光课堂金牌练习册九年级物理全一册人教版》

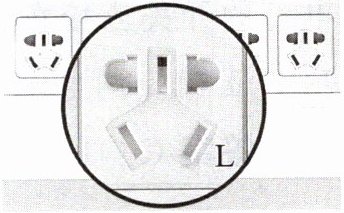

6. (多选)右图为“儿童安全插座”,它具有保护门双层互锁功能,能有效防止触电事故的发生。下列相关说法错误的是(AD)

A.“儿童安全插座”的白色保护门属于导体
B.“儿童安全插座”与家庭电路中其他用电器并联
C.“儿童安全插座”的 L 孔与相线相连
D.若“儿童安全插座”发生短路,则家庭电路的空气开关不会“跳闸”

答案： AD

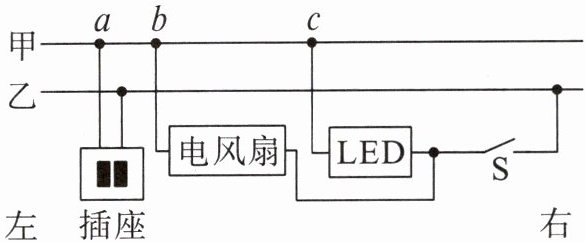

7. (2024·广东广州中考)如图所示,某家庭电路的输电线甲、乙从右端进户。闭合开关 S,LED 灯发光,电风扇正常工作,用测电笔检测插座,只有检测右孔时氖管才发光。由于出现故障,电风扇停止工作,LED 灯仍发光,用测电笔检测插座两孔,氖管均发光。该故障是(D)

A.电风扇短路
B.插座两孔短路
C.输电线甲 a、b 两点之间断路
D.输电线甲 b、c 两点之间断路

答案： D

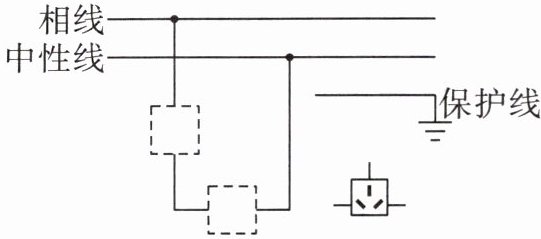

8. (2024·江苏常州中考)请在图中虚线框内画出开关 S 和电灯 L 的符号,并用笔画线表示导线将三孔插座接入电路。

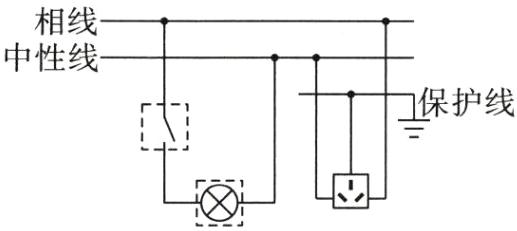

答案：
如图所示

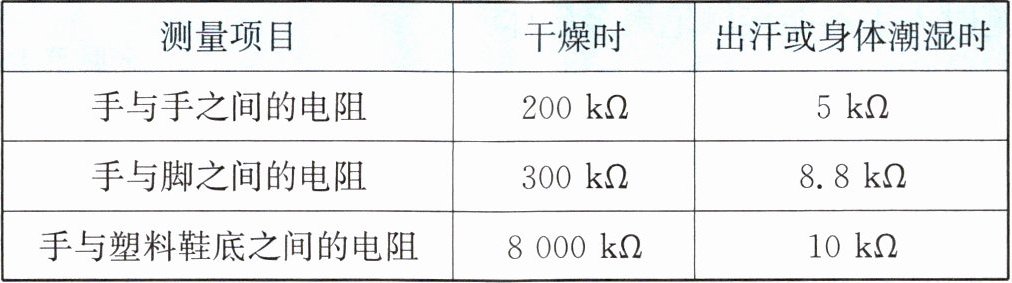

9. 现代家庭电气化程度越来越高,用电安全是一个十分突出的问题。下表提供了一组人体电阻数据。

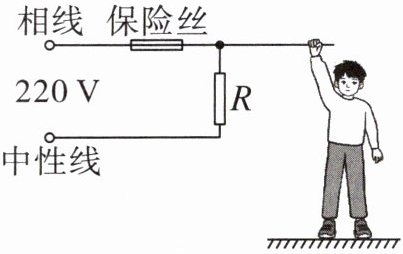

如图所示,阻值为 R 的用电器接在电压为 220 V 的电路中时,消耗的电功率是 1 100 W,电路中还有额定电流为 10 A 的保险丝。

(1) 只有阻值为 R 的用电器接入电路时,通过保险丝的电流为多少？
(2) 一个身体潮湿的人,赤脚站在地上,由于不小心,手接触到相线,发生触电事故,则通过人体的电流是多少(表格中电阻数据仅适用于此人)？分析为什么保险丝不会熔断。

答案：
(1)5 A
(2)此人身体潮湿时，手接触相线时通过人体的电流是25 mA，通过保险丝的电流小于保险丝的额定电流，所以保险丝不会断。
