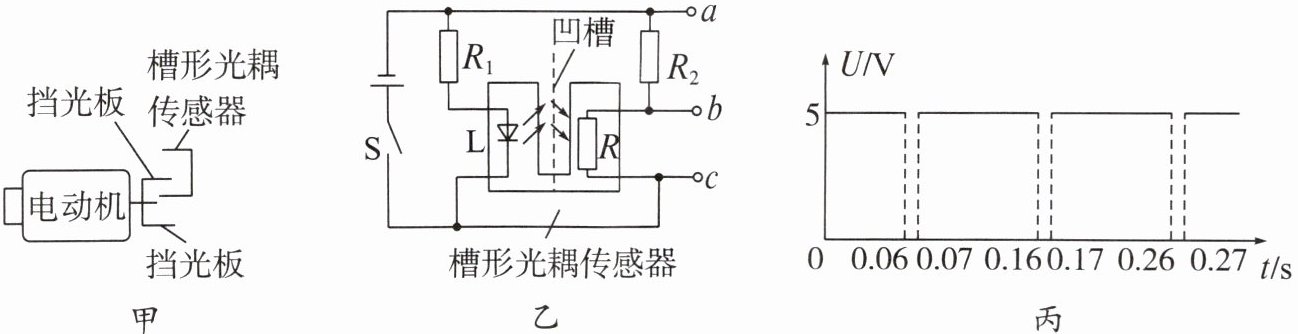

如图甲所示,小明在电动机的转动轴上固定一个“山”字形挡光板,利用槽形光耦传感器来测量电动机的转速。槽形光耦传感器两侧分别装有红外发光二极管L,以及阻值为R的光敏电阻,当光敏电阻接收到二极管L发出的红外线时,电阻为0,未接收到红外线时,电阻很大,相当于断路。图乙为测量电路图,电源电压为5V。
(1)闭合开关S后,二极管L正常发光,其两端的电压为1.2V、电流为50mA,则定值电阻的阻值$R_1$为
(2)a、b、c为电压检测口,图丙是电动机转动过程中,电压检测装置记录下的电压U随时间t的变化图像,则检测的电压U是
(1)闭合开关S后,二极管L正常发光,其两端的电压为1.2V、电流为50mA,则定值电阻的阻值$R_1$为
76
Ω；当光敏电阻未接收到红外线时,阻值为$R_2$的定值电阻两端的电压U_ab为0
。(2)a、b、c为电压检测口,图丙是电动机转动过程中,电压检测装置记录下的电压U随时间t的变化图像,则检测的电压U是
a、b
(选填“a、b”“a、c”或“b、c”)间的电压,此时电动机的转速为5
r/s。
答案：
(1)76 0
(2)a、b 5
(1)76 0
(2)a、b 5
