家里正在准备进行装修改造,刚学过生活用电这一章的小明给爸爸提建议：要根据家里的用电需求提前做好规划,以保证家庭电路安全、合理。爸爸同意小明的建议,鼓励他先做一个家庭电路的设计。
为使家庭电路安全、合理、方便、经济,小明认为,应该从已有和拟购置的电器出发,先估计家中总体的用电器情况,然后再合理地设置室内的配电分支回路。
活动 1：调查家庭用电需求

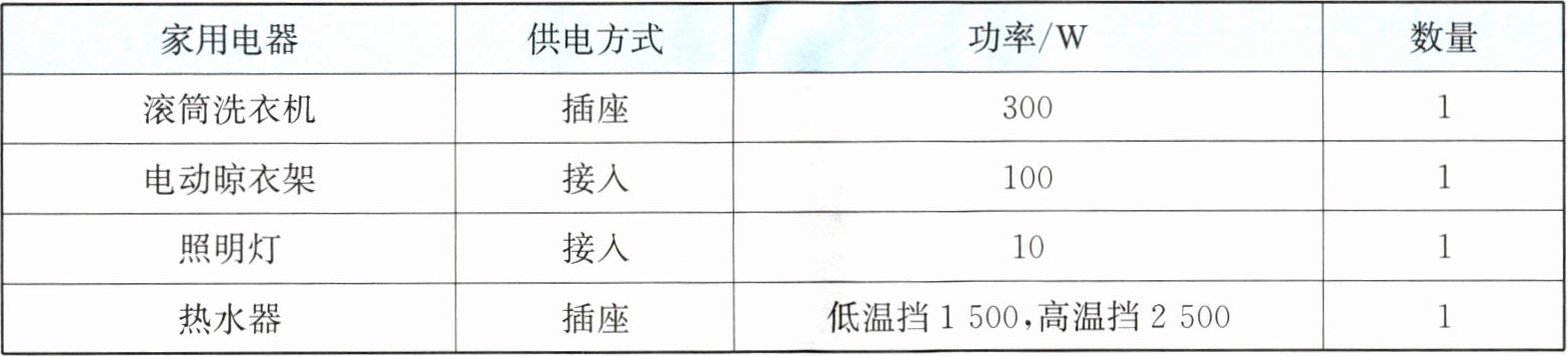

小明先设计了用电器调查细目表,并以房间为单位,对客厅、阳台、主卧、次卧 1、次卧 2、厨房、卫生间内的家电分别进行了统计。对阳台的统计如下。

将所有房间的用电器最大总功率汇总,得到家里的用电需求。
活动 2：合理规划配电分支回路
小明设计了两个分支回路方案,一是以每个房间为一个分支回路,另一个是分设插座分支回路、照明分支回路和大功率用电器(如空调)分支回路等。
他在爸爸的陪同下,观察了邻居家的室内配电箱,发现该配电箱是按照自己设计的第二个方案进行规划的,且共有 7 个分支回路。

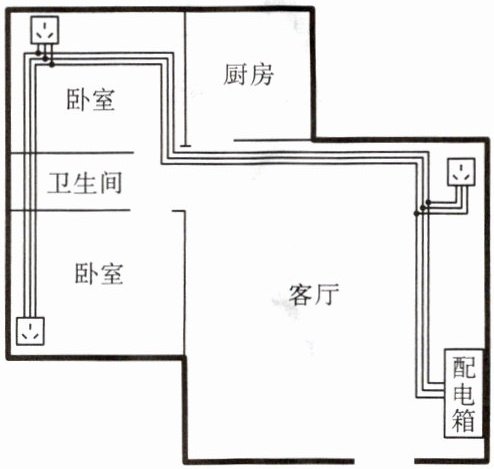

小明决定采用第二个方案,继续完成家里的分支回路设计。第 1 步,他画出了各个分支回路的设计示意图,如某插座分支回路设计示意图如下。

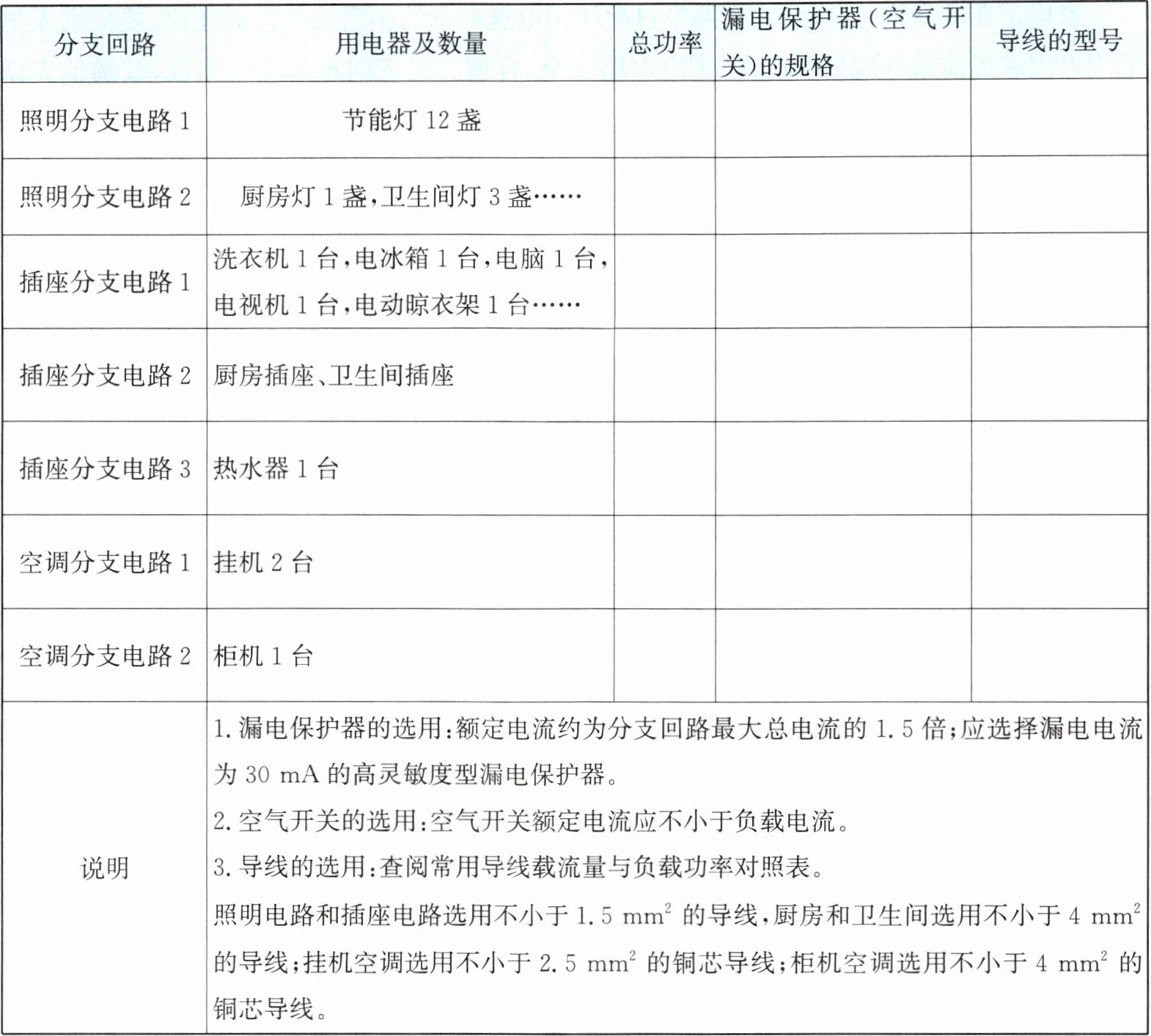

第 2 步,小明根据每个分支回路的用电器数量,对该分支回路所需要的漏电保护器(或空气开关)和导线规格进行了确定。分析表格如下。

活动 3：展示交流
1. 完成设计方案后,各小组之间进行展示与交流,可互检方案的可行性与安全性。
1. 展示环节：向其他小组展示本组设计的家庭电路方案，包括电路图（需标明插座、开关、灯具等位置及连接方式）、电器功率统计、导线规格选择等内容。2. 互检环节：交换方案，检查电路连接是否符合安全原则，如开关是否接在火线上，插座接线是否正确等。检查方案中电器功率总和是否在电路承载范围内，导线规格是否匹配。检查是否存在漏电保护、接地保护等安全措施。3. 总结反馈：根据互检结果，记录其他小组提出的可行性与安全性问题，对方案进行修改完善。
2. 通过对这个项目的研究,请你谈谈对家庭电路的认识,以及对安全用电的体会。
（1）家庭电路由进户线、电能表、总开关、保险装置、用电器、导线等组成，各部分各司其职；（2）火线和零线间电压为220V，火线与地线间电压也为220V，零线与地线间电压为0V；（3）三孔插座遵循“左零右火上接地”原则，三脚插头较长脚与用电器金属外壳相连，可防止触电；（4）开关应接在火线与用电器之间，更换用电器时断开开关能切断火线，保证安全；（5）不能用湿手触摸电器，湿物体导电易引发触电事故；（6）保险丝选用要合适，不能用铜丝、铁丝代替，否则电流过大时无法熔断起保护作用；（7）多个大功率用电器不能同时接在一个插座上，避免总功率过大导致电流过大，引发火灾；（8）定期检查电线绝缘层，破损及时更换，防止漏电；（9）发现有人触电，应立即切断电源或用干燥木棍等绝缘体挑开电线，不能直接用手拉人；（10）雷雨天气尽量不使用电器，拔掉电源插头，防止雷击损坏电器或造成触电。
例如,小明通过调查和学习,和大家分享“家庭电路怎样走线最好”：
(1)家庭电路尽量避免绕床走线；
(2)空调布线与照明走线分开；
(3)尽量在绝缘管内走线,不要为了节约而裸布走线,因为这样维修不方便；
(4)用多根绝缘管,强电、弱电线路分开；
(5)绝缘管内,预布备用线路；
(6)墙壁走线要水平、垂直,不要拉斜线,因为若干年后忘了走线位置,打孔可能会打到电线上。

答案： 1. 展示环节：向其他小组展示本组设计的家庭电路方案，包括电路图（需标明插座、开关、灯具等位置及连接方式）、电器功率统计、导线规格选择等内容。2. 互检环节：交换方案，检查电路连接是否符合安全原则，如开关是否接在火线上，插座接线是否正确等。检查方案中电器功率总和是否在电路承载范围内，导线规格是否匹配。检查是否存在漏电保护、接地保护等安全措施。3. 总结反馈：根据互检结果，记录其他小组提出的可行性与安全性问题，对方案进行修改完善。
@@（1）家庭电路由进户线、电能表、总开关、保险装置、用电器、导线等组成，各部分各司其职；（2）火线和零线间电压为220V，火线与地线间电压也为220V，零线与地线间电压为0V；（3）三孔插座遵循“左零右火上接地”原则，三脚插头较长脚与用电器金属外壳相连，可防止触电；（4）开关应接在火线与用电器之间，更换用电器时断开开关能切断火线，保证安全；（5）不能用湿手触摸电器，湿物体导电易引发触电事故；（6）保险丝选用要合适，不能用铜丝、铁丝代替，否则电流过大时无法熔断起保护作用；（7）多个大功率用电器不能同时接在一个插座上，避免总功率过大导致电流过大，引发火灾；（8）定期检查电线绝缘层，破损及时更换，防止漏电；（9）发现有人触电，应立即切断电源或用干燥木棍等绝缘体挑开电线，不能直接用手拉人；（10）雷雨天气尽量不使用电器，拔掉电源插头，防止雷击损坏电器或造成触电。
