问题3 变阻器有哪些应用
变阻器可以通过改变自身的电阻而改变电路中的电流大小,在生产和生活中有着广泛的应用。
1. 机械式电位器：通过机械式旋钮调节电阻的大小。主要应用：可调亮度的电灯,可调音量的音箱,可调温度的电熨斗等。
2. 数字电位器：利用数字信号控制电阻的器件(集成电路),主要应用在自动检测与控制、智能仪器仪表、消费类电子产品等中。

答案： 1.电阻 2.数字信号 电阻

要点 正确使用滑动变阻器
【典型例题】现有如图所示的实验器材,要求用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压,电路中电流约为0.5 A,并用滑动变阻器改变灯泡的电流,当滑片向右滑动时灯泡变亮。

(1)按要求连接实物图。
(2)在虚线框内画出相应的电路图。
(3)在闭合开关前,滑片P应调到最______(选填“左”或“右”)端。
(4)滑动变阻器的作用是______。
(5)当滑动变阻器的______两个接线柱接入电路时,灯泡很亮,移动滑片起不到改变电阻的作用。

答案：

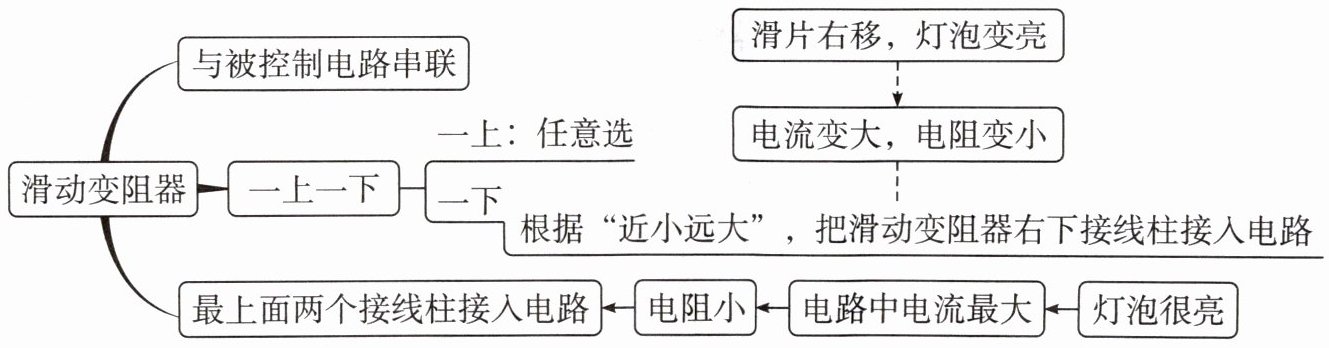

思路导引

答案

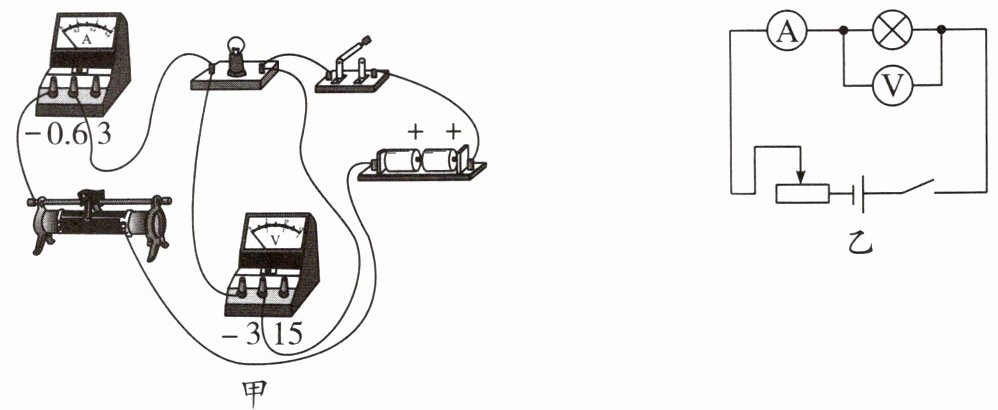

(1)如图甲所示
(2)如图乙所示

(3)左
(4)保护电路,通过改变电阻来改变电路中的电流和灯泡两端的电压
(5)最上面
