问题2 怎么测量电压
1. 电压的高低可以用电压表测量,该测量工具在电路图中的符号是Ⓥ。
2. 电压表的使用。
(1)电压表应与被测元器件并联。
(2)应该使标有“$-$”号的接线柱靠近电源的负极,另一个接线柱靠近电源的正极。
(3)电压表所选测量范围的最大测量值必须大于被测电路两端的电压。
3. 电压表的读数。
(1)明确所选电压表的测量范围。
(2)确定电压表的分度值。
(3)接通电路后,看表针总共偏转了多少个小格。
4. 在只有一个用电器的电路中,用电器两端的电压与电源两端的电压相等。

答案： 1.电压表 Ⓥ
2.
(1)并联　
(2)负极　正极　
(3)大于
3.
(1)测量范围　
(2)分度值　
(3)小格
4.相等

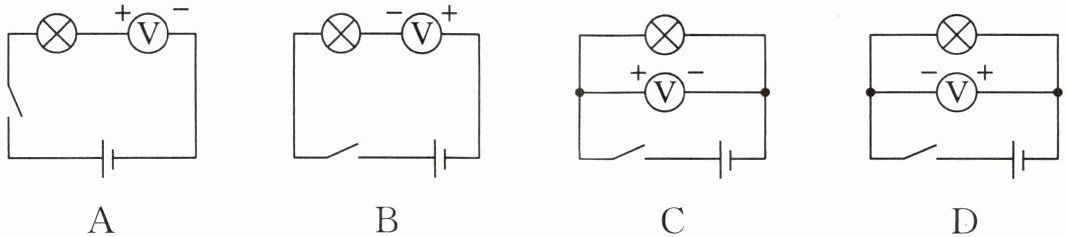

【典型例题】小明同学在实验室中利用电压表测量小灯泡两端的电压时,画出了下面几种电路图,其中正确的是(C)

答案： 思路导引
电压表应与被测用电器并联,A、B 错误。电流应从电压表正接线柱流入,从负接线柱流出,C 正确,D 错误。
答案 C
