要点 伏安法测量电阻
【典型例题】(2024·黑龙江齐齐哈尔中考)在伏安法测电阻的实验中,老师准备了阻值未知的定值电阻、电压表、电流表、两节新干电池、开关、导线若干、滑动变阻器(铭牌上标有“$ 20 \, \Omega \, 1 \, A $”)等器材。所有器材均完好。

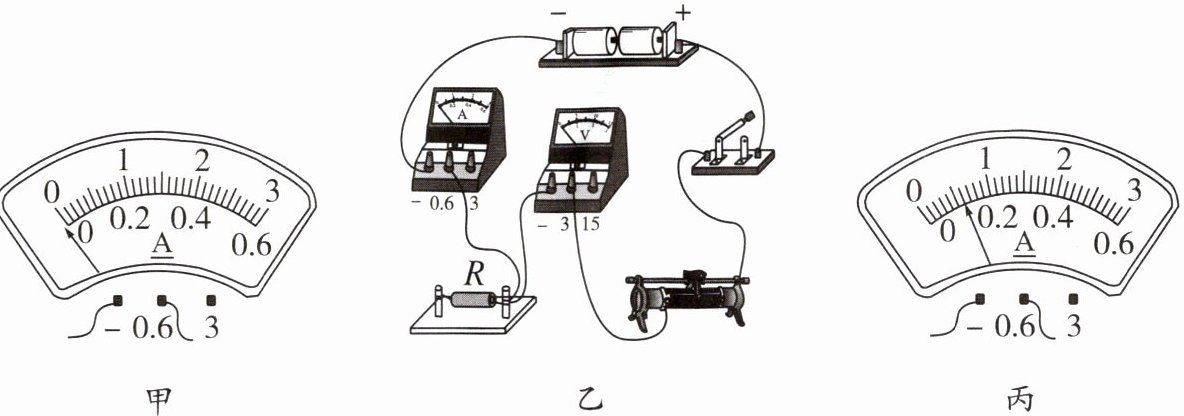

(1)小夏按照实验操作要求,在检查实验器材时,发现电流表指针的位置如图甲所示,出现这一现象的原因是：______。
(2)解决问题后,小夏设计并连接了如图乙所示的部分电路,请用笔画线表示导线将图乙的电路连接完整(要求：导线不可交叉)。
(3)闭合开关前,应将滑动变阻器的滑片调至最______(选填“左”或“右”)端。此时,滑动变阻器的作用是______。
(4)检查电路连接无误,闭合开关。在实验的过程中,电压表示数突然接近测量范围的最大值,电流表示数几乎为$ 0 $。若电路中只有一处故障,则发生的故障可能是定值电阻______。
(5)排除故障后,小夏继续进行实验,当电压表示数为$ 1.2 \, V $时,读出如图丙所示的电流表示数,计算定值电阻的阻值$ R = $______$ \Omega $。小夏认为实验已经完成,小民则认为仅这样就得出定值电阻的阻值不够可靠,原因是______。

答案：
思路导引
(1)检查器材时出现指针不在零刻度线的问题,是因为使用前电流表未调零。
(2)电压表与定值电阻并联接入电路。
(3)闭合开关前,滑动变阻器应调到阻值最大端,即最右端。此时滑动变阻器的作用是保护电路。
(4)根据电流表示数变为$ 0 $可知电路出现了断路,而电压表示数较大,是因为电压表测量位置出现了断路,这是定值电阻断路的结果。
(5)根据题图丙读出电流表的示数为$ 0.12 \, A $,故定值电阻阻值$ R = \dfrac{U}{I} = \dfrac{1.2 \, V}{0.12 \, A} = 10 \, \Omega $。没有多次改变滑片位置得到多组数据,只用一组数据直接得到的结果可能存在较大误差。
答案
(1)电流表使用前未调零

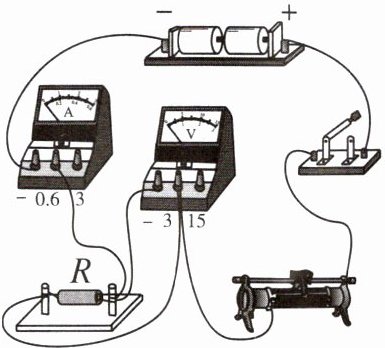

(2)如图所示

(3)右 保护电路
(4)断路
(5)$ 10 $ 未多次测量求平均值,测量结果可能存在较大误差
