3. 一顶太阳能风扇凉帽的顶部装有一个太阳能电池板,帽檐装有一个小型电风扇。电池板在太阳光的照射下,将太阳能转化为电能,驱动电风扇工作。电风扇工作时的电压为$1.2\ V$,电流为$50\ mA$,若电风扇正常工作了$1\ h$,则电流做的功为216$J$。

答案： 太阳 216

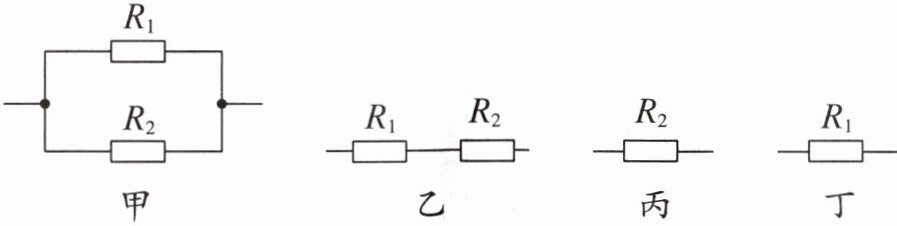

4. 现有两个定值电阻(阻值$R_1＞R_2$),按照如图所示的四种方式,分别接到电压恒为$U$的电源两端工作相同的时间。四个电路中电流做功的大小关系正确的是(C)

A.$W_{甲}＞W_{乙}＞W_{丙}＞W_{丁}$
B.$W_{乙}＞W_{丙}＞W_{甲}＞W_{丁}$
C.$W_{甲}＞W_{丙}＞W_{丁}＞W_{乙}$
D.$W_{丙}＞W_{丁}＞W_{乙}＞W_{甲}$

答案： C

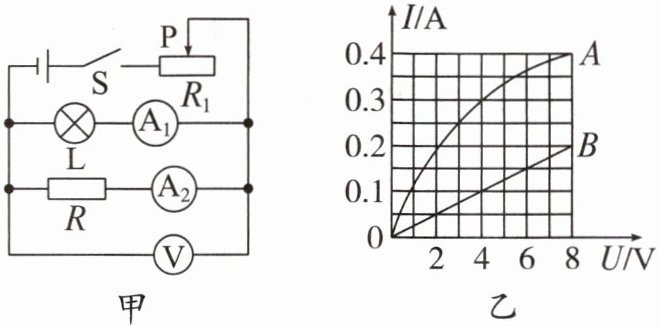

5. (2024·四川凉山州中考)小灯泡$L$和定值电阻接在如图甲所示的电路中,两者的$I-U$关系图像如图乙所示,图线____(选填“$A$”或“$B$”)是小灯泡的$I-U$关系图像,图线$B$所代表元件的阻值为____$\Omega$。当电压表的示数为$8\ V$时,小灯泡$L和定值电阻在10\ s$内消耗的总电能为____$J$。

A 40 48

答案： A 40 48

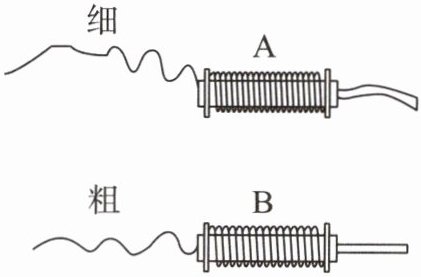

6. 右图为两个定值电阻$A$、$B$的内部结构示意图,$A$、$B$所用电阻丝(涂有绝缘漆)粗细均匀、材料相同,分别缠绕在相同的圆柱形绝缘棒上,圈数分别为$55和33$,$A的电阻丝比B$的电阻丝细。将$A$、$B$并联在电路中工作相同时间,通过分析说明哪个定值电阻消耗的电能多。

答案： 根据题意可知,A、B所用电阻丝(涂有绝缘漆)粗细均匀、材料相同,由于A的圈数比B的圈数多,A的电阻丝比B的细,所以A的阻值大于B的阻值。根据并联电路的电压、电流规律和欧姆定律可知,A两端的电压等于B两端的电压,通过A的电流小于通过B的电流,根据W=UIt知,A消耗的电能比B消耗的电能少。
