问题2 怎么辨别相线和中性线
1. 相线和中性线
在家庭电路中,相线和大地之间的电压是220 V,中性线与大地之间的电压是0。
2. 测电笔
(1) 作用：用来辨别相线和中性线。

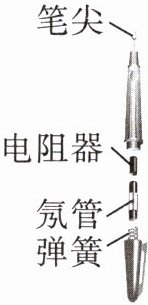

(2) 构造：如图所示,由笔尖、电阻器、氖管、弹簧等组成。
(3) 使用方法：用手指按住金属笔卡,用金属体笔尖接触导线,如果氖管发光,那么接触的导线为相线,如果氖管不发光,那么接触的导线为中性线。
(4) 特别注意：手指切不可接触笔尖处的金属部分。
3. 从安全角度考虑,控制电灯的开关要连接在相线和电灯之间。

答案： 1.220 V 0 2.
(1)相线和中性线
(3)相线 中性线
(4)笔尖处的金属部分 3.相线和电灯

问题3 保护线和漏电保护器有什么作用
1. 保护线
(1) 保护线：用PE表示,俗称地线。

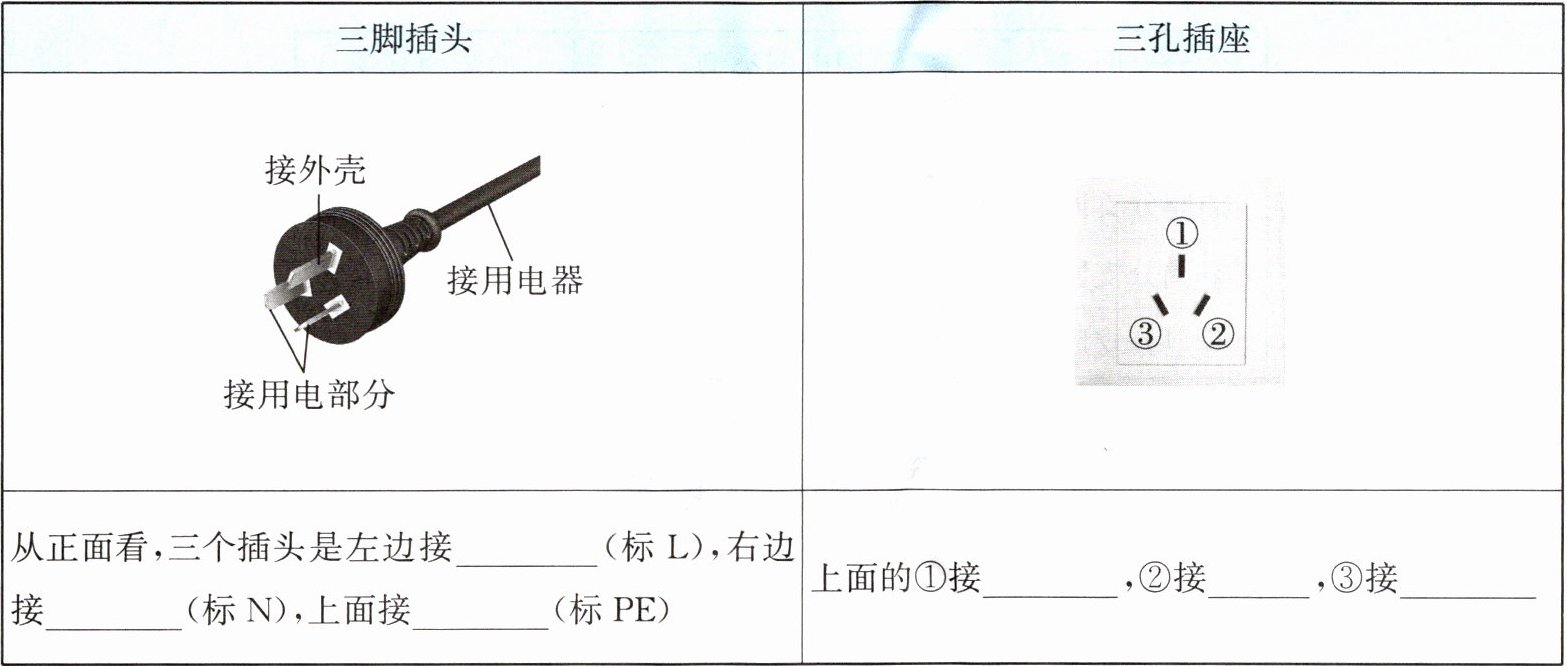

(2) 三脚插头和三孔插座。

2. 漏电保护器
(1) 漏电保护器是一种断路器。出现漏电情况时,它会迅速切断电路。
(2) 如果站在地上的人不小心接触了相线,电流经过人体流入大地,漏电保护器也会迅速切断电路,对人体起到保护作用。

答案： 1.
(1)PE 地线
(2)相线 中性线 保护线 保护线 相线 中性线 2.
(1)断路器切断电路
(2)相线 切断电路

问题4 家庭电路应该有哪些基本组成部分
1. 家庭电路主要由进户线、电能表、总开关(含保险装置)、插座、用电器、导线等组成。

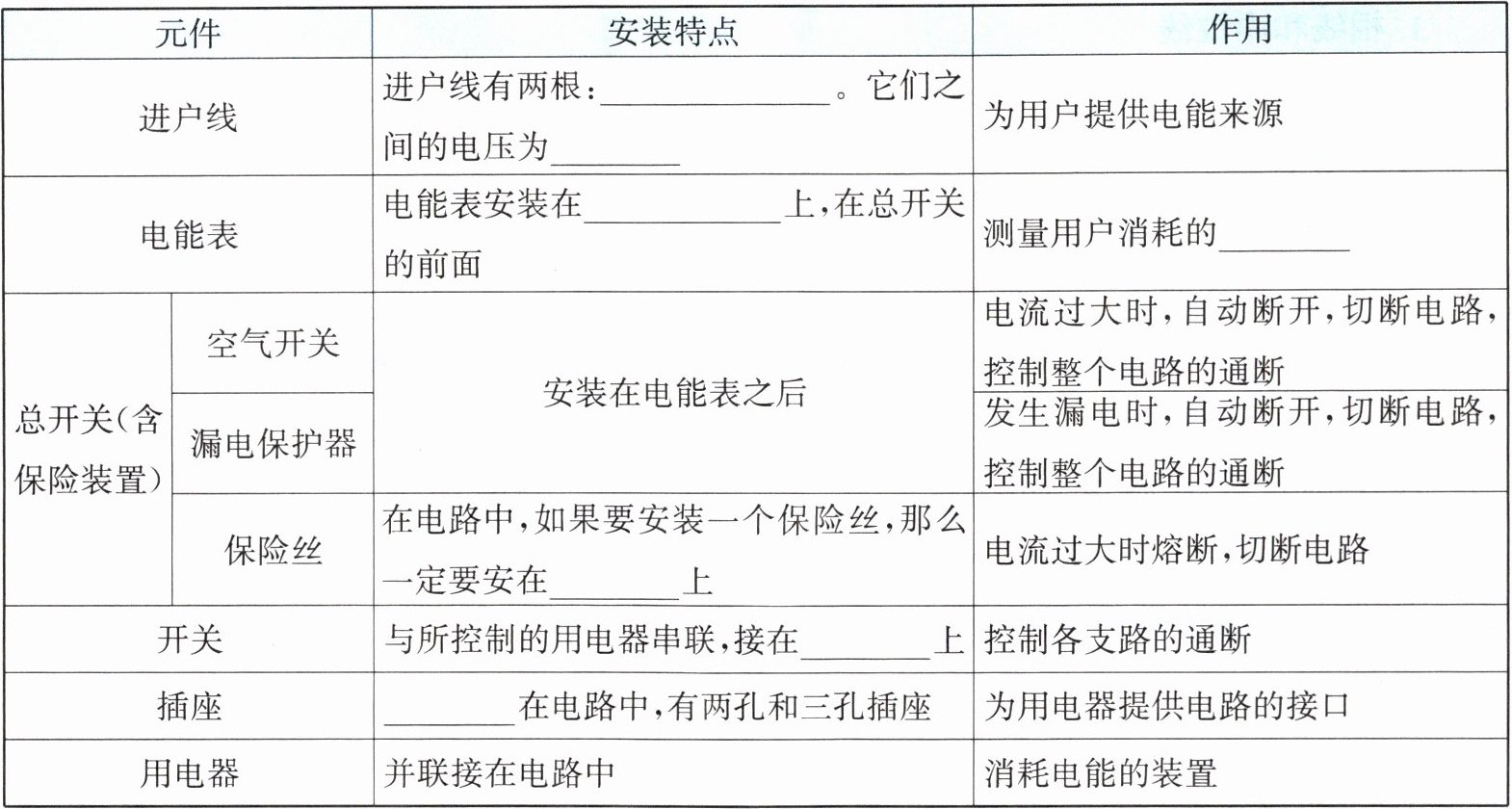

2. 组成家庭电路的主要元件及其作用。

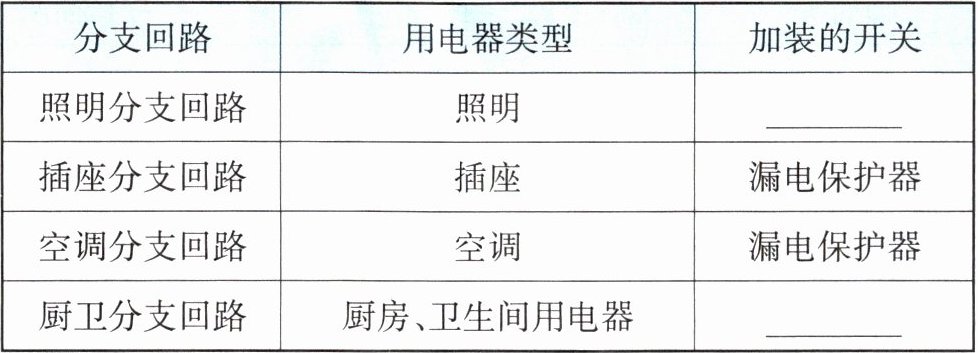

3. 一般家庭电路的分支回路。

答案： 1.电能表 总开关(含保险装置) 插座 2.相线、中性线 220 V 进户线 电能 相线 相线 并联 3.空气开关 漏电保护器
