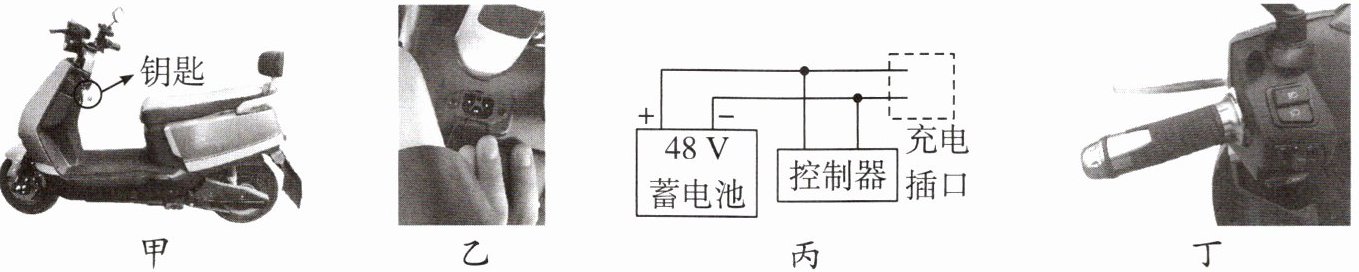

图甲为人们在日常生活中常用的电动车,它轻便、节能、环保。只要将图甲中的车钥匙插入锁孔并顺时针旋转一下,车子就通电了,但并不会行驶。

(1)图乙是电动车的充电插口,内有金属插脚,在使用过程中绝不能用硬币、手等触碰；图丙是电动车的局部电路图,其中控制器是指电动车利用蓄电池工作的所有用电器。如果硬币碰到充电插口的两个金属插脚,就可能会造成______(选填“蓄电池”或“控制器”)损坏。
(2)给电动车充电时,蓄电池相当于______(选填“电源”或“用电器”),将电能转化为______能,蓄电池和控制器是______(选填“串联”或“并联”)的。

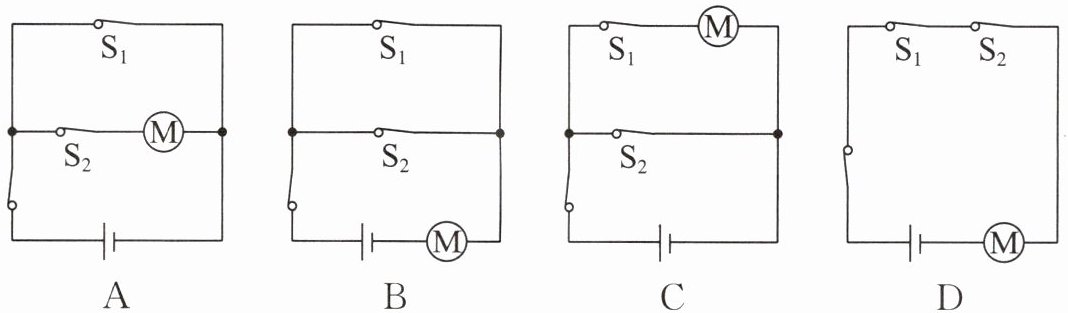

(3)电动自行车两刹车手柄(如图丁所示)中各有一个开关 $ S_1 $ 和 $ S_2 $。在行驶过程中用任意一侧的手柄刹车时,该手柄上的开关立即断开,电动机停止工作,以下电路符合要求的是______。

(4)2024 年 11 月 1 日起,电动车迎来新规,新规要求电动车上路时,骑行和搭乘人员必须佩戴安全头盔,车主在选择头盔时一定要选择 3C 认证的产品。项目式学习小组的同学们想为共享电动车设计智能戴头盔系统：骑行前,扫码成功后,开关 $ S_1 $ 闭合,指示灯 $ L $ 亮,但电动机不工作；从车上取出头盔戴上后,头盔内遥控设备控制开关 $ S_2 $ 闭合,电动机才通电工作；若只戴头盔、不扫码,则车无法骑行。请你在虚线框内设计符合条件的电路图。

答案：

(1)蓄电池
(2)用电器 化学 并联
(3)D
(4)如图所示
