《2025年阳光课堂金牌练习册九年级物理全一册人教版》

知识点1 探究电阻一定时电流与电压的关系

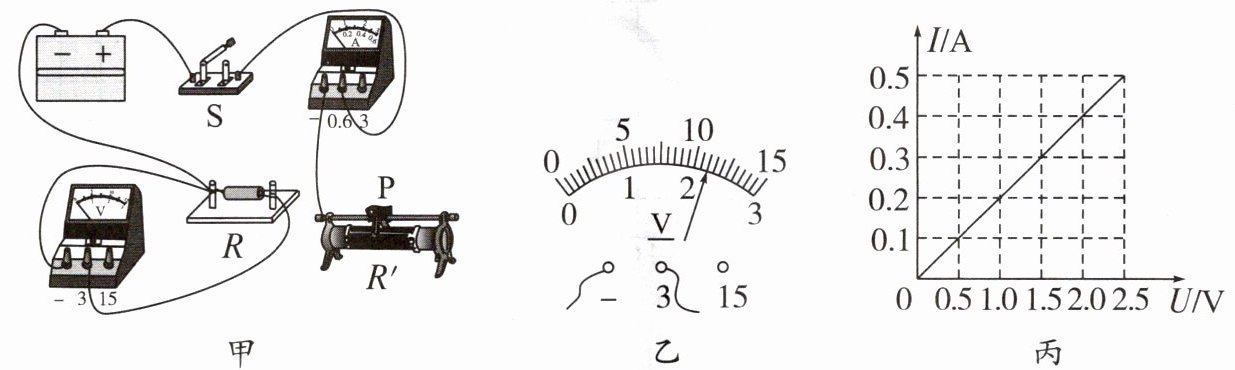

1. 小海同学用甲所示的电路进行探究电流与电压的关系的实验。

(1)请用笔画线表示导线将图甲电路连接完整,要求滑动变阻器的滑片P向右移动时电流表的示数变小,导线不交叉。
(2)连接电路时,开关应断开,闭合开关前,滑动变阻器的滑片P应位于最右端。
(3)连接完电路后,小海发现电流表和电压表的位置互换了,如果闭合开关,那么电流表的示数为0。
(4)正确连接后,移动滑片P到某一位置时,电压表的示数如图乙所示,此时定值电阻两端的电压为2.2V。根据实验数据绘制出定值电阻的I-U图像如图丙所示,图像说明：当导体的电阻一定时,通过导体的电流与导体两端的电压成正比。

答案：
(1)如图所示　
(2)断开　右　
(3)0　
(4)2.2 正比

知识点2 探究电压一定时电流与电阻的关系
2. 在探究电流与电阻的关系的实验中,下列说法(A)
①实验中采用的科学研究方法主要是控制变量法
②滑动变阻器的作用是在多次测量的过程中,保持导体两端的电压不变
③换用不同的定值电阻得到多组数据是为了减小实验误差
④经过测量得出的结论是电压一定时,导体的电阻与通过的电流成反比
A.只有①②正确
B.只有①②③正确
C.只有②③④正确
D.只有①②④正确

答案： A
