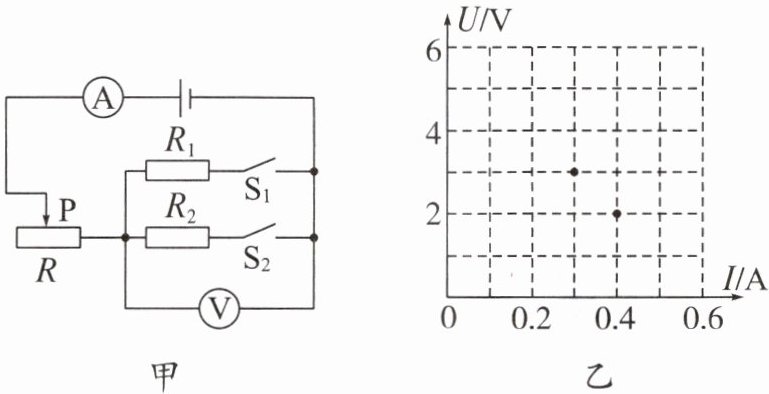

【典型例题2】如图甲所示的电路中,电源电压保持不变,先闭合开关$S_1、$断开$S_2,$调节滑动变阻器的滑片P至某位置；保持滑动变阻器滑片P的位置不变,再断开开关$S_1、$闭合$S_2,$电流表示数减小,将两次实验的电压表和电流表的示数的数据描点在坐标系中,如图乙所示。则$R_1$＜(选填“＞”“＜”或$“＝”)R_2,$电源电压为6V。

答案：

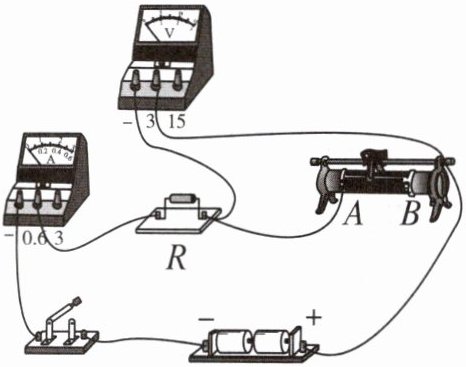

【典型例题3】如图所示的电路中,电源电压保持不变,定值电阻的阻值为R。闭合开关,在保证电路元件安全的前提下,将滑动变阻器的滑片由A端向B端移动的过程中,下列说法正确的是(A)

A.电压表的示数变大,电压表与电流表的比值变大
B.电流表的示数变小,电压表与电流表的比值不变
C.滑动变阻器的阻值变大,电压表的示数变小
D.滑动变阻器的阻值变小,电压表的示数变大

答案：
