《2025年阳光课堂金牌练习册九年级物理全一册人教版》

知识点2 用伏安法测量小灯泡的电阻

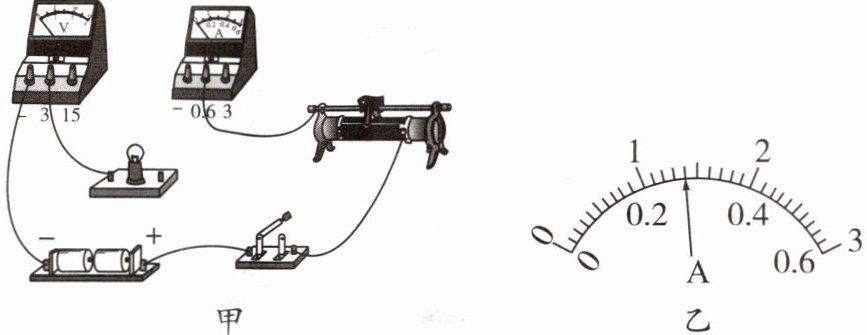

2. 小明同学要测量小灯泡的电阻,连接了如图甲所示的电路。


(1)图甲电路中还有两根导线没有连接,请用笔画线表示导线将电路连接完整(要求：导线不允许交叉)。
(2)正确连接电路后,应将滑动变阻器的滑片移到最左(选填“左”或“右”)端。闭合开关后,发现小灯泡不亮,电压表有示数而电流表没有示数,造成这一现象的原因可能是小灯泡断路(选填“断路”或“短路”)。

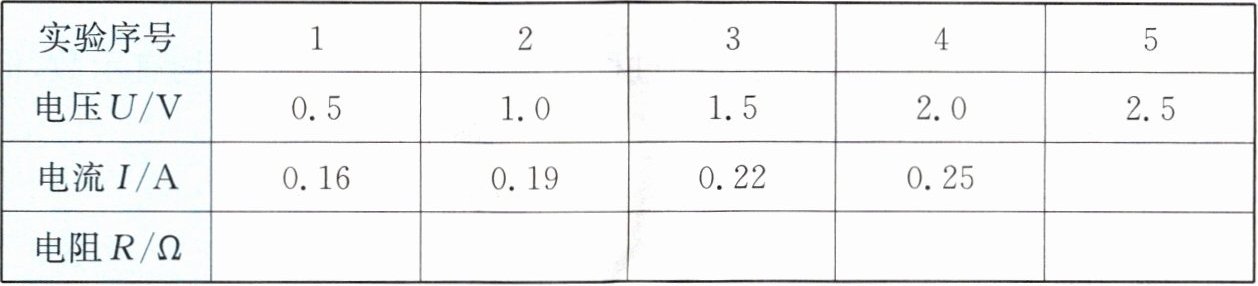

(3)排除故障后,小明同学继续实验,实验记录的数据如表所示,其中第$ 5 $次实验时,电流表的示数如图乙所示,其示数为0.28$ A $,此时小灯泡的电阻为8.9$ \Omega $(结果保留$ 1 $位小数)。

答案：
(2)左　断路　
(3)0.28　8.9

3. 小明同学在测量未知电阻器的阻值时,电压表损坏,于是他利用原有器材设计了如图所示的电路也顺利测出了未知电阻器的阻值$ R_x $。滑动变阻器最大阻值为$ R_0 $,电源电压未知但不变。请将下列实验步骤补充完整：

(1)闭合开关$ S $,将滑动变阻器的滑片$ P 移到 a $端,记录电流表示数为$ I_1 $；
(2)闭合开关$ S $,将滑动变阻器的滑片$ P $移到b端,记录电流表示数为$ I_2 $；
(3)写出待测电阻的表达式：$ R_x = $$\frac{I_{2}}{I_{1}-I_{2}}R_{0}$(用$ R_0 $、$ I_1 $、$ I_2 $表示)。

答案：
(2)b端　
(3)$\frac{I_{2}}{I_{1}-I_{2}}R_{0}$

4. (2024·山东聊城中考)在制作定值电阻的实践活动中,同学们在实验室找到一捆镍铬合金丝,其包装上标有“横截面积$ 1 \, mm^2 $,长度$ 10 \, m $”的字样。为了利用这捆镍铬合金丝制作一个$ 8 \, \Omega $的定值电阻,同学们先将这捆镍铬合金丝两端的绝缘皮刮掉接到接线柱上,然后进行了如下操作。

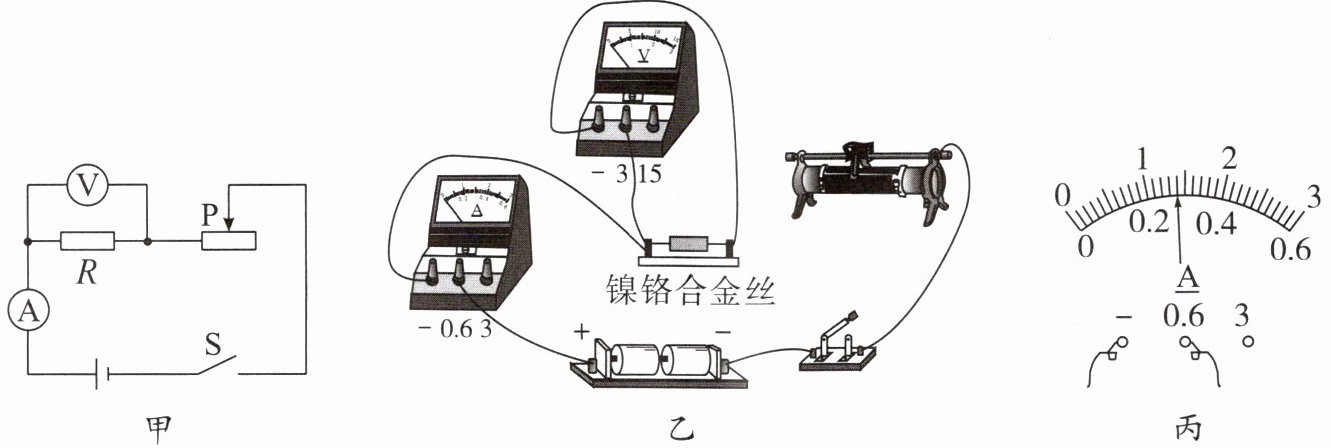

(1)根据图甲的电路图,以笔画线表示导线将图乙的实物电路连接完整(要求：导线不能交叉)。

(2)闭合开关后,移动滑动变阻器滑片的过程中发现电流表、电压表均有示数,但始终不变化,出现这一现象的原因可能是______(填选项字母)。
A. 镍铬合金丝短路
B. 镍铬合金丝断路
C. 滑动变阻器短路
D. 滑动变阻器断路

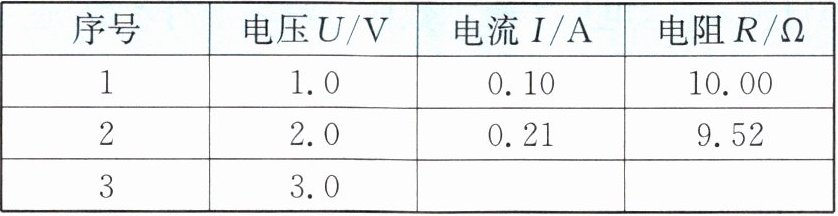

(3)排除故障后闭合开关,移动滑动变阻器的滑片,改变这捆镍铬合金丝两端的电压,测得多组电压及电流的值,将数据填入表格中。第三次实验时,电流表的示数如图丙所示,则测得的电流为______$ A $,计算该次实验的电阻值为______$ \Omega $(计算结果保留$ 2 $位小数)。

(4)为了确定这捆镍铬合金丝的电阻,上表在设计时还应增加的一项内容为______。
(5)根据实验的计算结果,制作$ 8 \, \Omega $的定值电阻应截取长度约为______$ m $的镍铬合金丝(计算结果保留整数)。
(2)C
(3)0.28 10.71
(4)电阻平均值 $\overline{R}/\Omega$
(5)8

答案：
(2)C　
(3)0.28　10.71　
(4)电阻平均值 $\overline{R}/\Omega$　
(5)8
