问题4 什么是电路图
1. 人们通常用符号表示电路中的元器件。
2. 用符号表示电路连接的图,叫作电路图。
3. 电路图是对实际电路的有效抽象。

答案： 1.符号　2.电路连接　3.实际电路

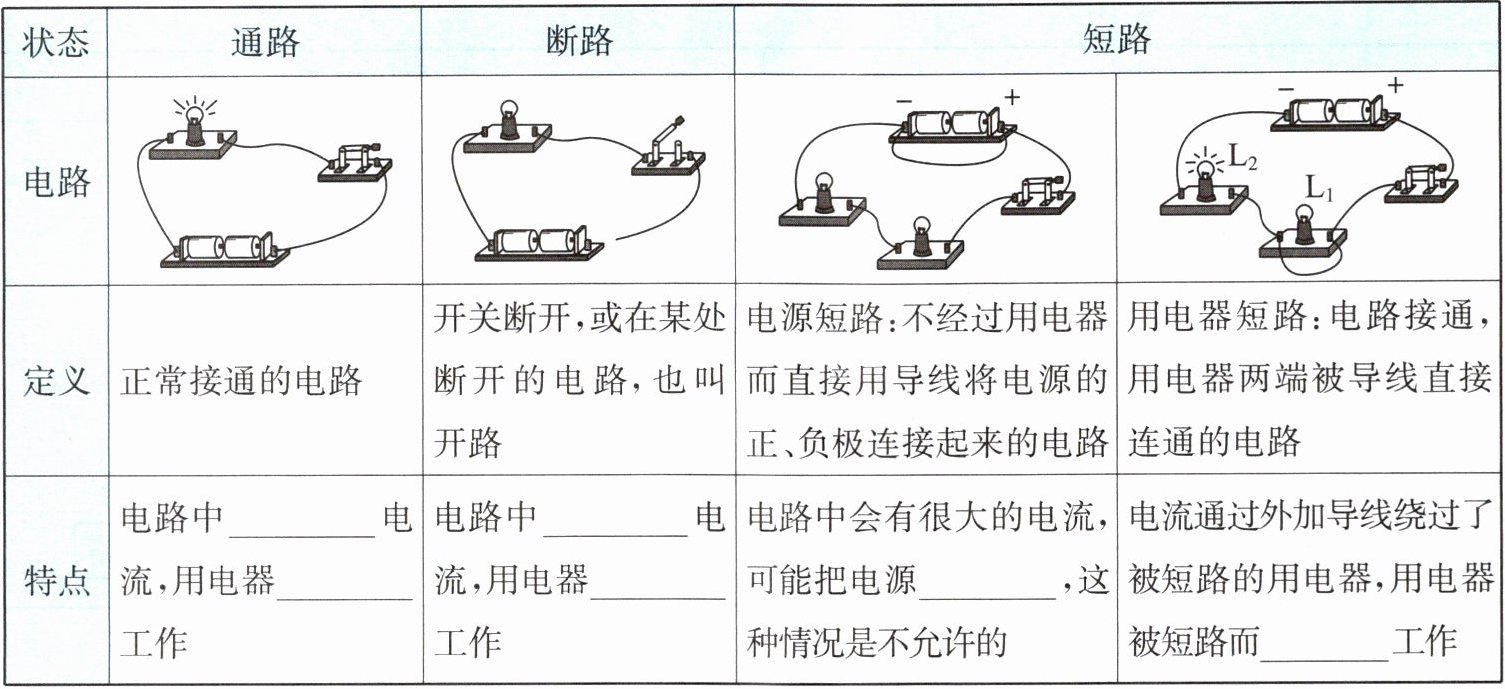

问题5 电路有哪几种状态

有　能够　无　不能　烧坏　不能

答案： 有　能够　无　不能　烧坏　不能

要点 电路图的画法

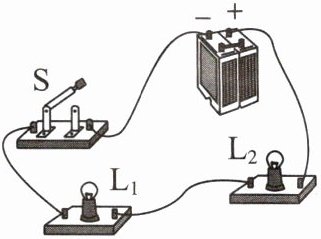

【典型例题】小明在学习电路时,尝试将两个小灯泡连入了电路中,使两个小灯泡均能发光。请根据图中所示,画出实物电路对应的电路图。

答案：

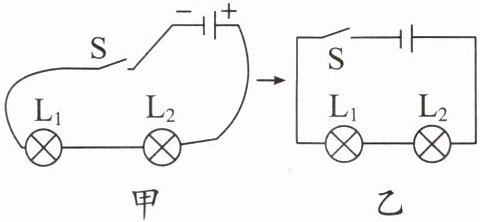

思路导引 用规定的符号替换实物图中的元器件,如图甲所示,然后再整理成规范的电路图,如图乙所示。

答案 如图所示

建立模型 为了便于识别和设计复杂电路,人们建立了电路图这一模型,电路图能够形象、简单地表示电路的实际情况。画电路图时要注意：①要用统一规定的符号；②所画元器件符号的次序要跟实物图对应,符号中开关的状态要与实物图一致；③连线时要画得横平竖直；④元件不能画在拐角处；⑤线路要画得简洁、整齐、布局合理。
