《2025年阳光课堂金牌练习册九年级物理全一册人教版》

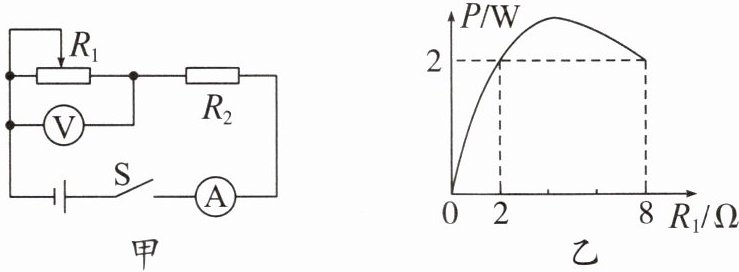

【典型例题 4】在图甲所示的电路中,电源电压恒定,滑动变阻器的阻值为$ R_1,$定值电阻的阻值为$ R_2。$开关闭合后,将滑动变阻器的滑片从一端移至另一端的过程中,滑动变阻器的电功率 P 随其阻值$ R_1 $的变化关系如图乙所示。下列对电路的表述正确的是(C)

A.阻值$ R_2 $为 5 Ω
B.电源电压为 9 V
C.定值电阻的最大功率为 9 W
D.电流表示数的变化范围为 0.75～1.5 A

答案：

【典型例题 5】(2024·江苏苏州中考)某电饭锅的电路如图所示,发热盘内有阻值分别为$ R_1 $和$ R_2 $的发热电阻和分压电阻,S 是温控开关。当 S 接 a 时,电饭锅处于高温挡,通过的电流为 4 A；当温度达到一定值时,开关 S 自动切换到 b,电饭锅处于保温挡,通过的电流为 0.25 A。

(1)求阻值$ R_1。$
(2)求电饭锅高温挡的功率。
(3)保温 16 min,求分压电阻产生的热量。

答案：

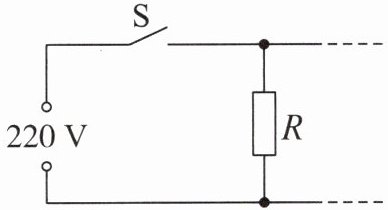

【典型例题 6】(2024·四川遂宁中考)某电热水壶的额定电压为 220 V,额定加热功率为 1 000 W,电热丝在电路中的位置如图所示。已知 c水$ = 4.2×10^3 J/(kg·℃)。$

(1)正常工作时,求电热丝的电阻 R。
(2)用该电热水壶把质量为 1 kg 的水从 20 ℃加热至 100 ℃,求水吸收的热量。
(3)在第(2)问中,电热水壶正常工作,若电热丝产生的热量的 80%被水吸收,则该加热过程需要多少秒

答案：

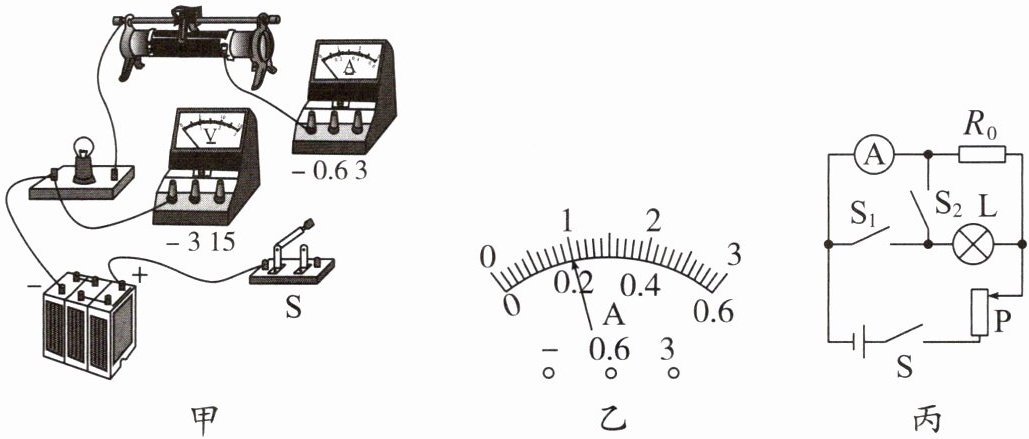

【典型例题 7】实验小组在测量小灯泡额定功率的实验中,用到的实验器材有：电压恒为 6 V 的电源、电流表、电压表、额定电压为 2.5 V 的小灯泡(正常发光时灯丝的电阻约为 12 Ω)、滑动变阻器、开关和若干导线。


(1)请根据实验要求将图甲所示的电路连接完整(导线不能交叉)。
(2)电路连接完整,闭合开关 S 前,应将滑动变阻器的滑片 P 移到最_________(选填“左”或“右”)端。
(3)小组同学将电路连接无误后闭合开关,观察到小灯泡不亮且电流表有示数、电压表示无数,电路中只有一处故障,则故障可能是_________。
(4)排除故障后,闭合开关,电压表的示数为 1.8 V,此时应将滑动变阻器的滑片向_________(选填“左”或“右”)移动。小灯泡正常发光时,电流表的示数如图乙所示,则小灯泡的额定功率为_________ W。
【拓展】实验中电压表意外损坏,小组同学讨论后,选用阻值为 R₀ 的定值电阻进行实验,设计如图丙所示的电路也测出了额定电压为 U额 的小灯泡的额定功率。请将实验步骤补充完整：
①闭合开关 S、$S_1,$断开开关$ S_2,$移动滑动变阻器的滑片 P,使电流表的示数为_________；
②保持滑动变阻器的滑片 P 不动,只闭合开关 S、$S_2,$读出电流表的示数为 I；
③小灯泡的额定功率表达式 P额 = _________(用 U额、I、R₀ 表示)。

答案：
