【典型例题】

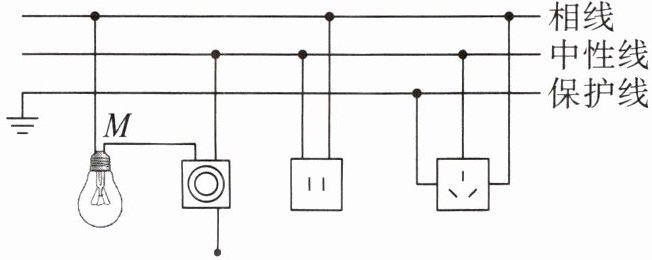

下图是某同学设计的家庭电路,电灯开关已断开。下列说法正确的是(C)

A.电灯和两孔插座是串联的
B.测电笔接触 M 点,氖管不发光
C.开关和三孔插座的连接都是错误的
D.测电笔插入两孔插座的左孔,氖管发光

答案： 思路导引 插座是预留的用电器接口,因此电灯与插座是并联的,选项 A 错误。电灯开关断开时,M 点通过灯丝与相线相连,用测电笔接触 M 点,氖管发光,选项 B 错误。控制电灯的开关应接在相线一侧,三孔插座的正确接法是左接中性线、右接相线、上接保护线,选项 C 正确。测电笔插入两孔插座的左孔时氖管不发光,插入右孔时氖管发光,选项 D 错误。
答案 C
