《2025年阳光课堂金牌练习册九年级物理全一册人教版》

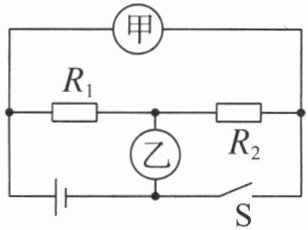

【典型例题4】如图所示,电源电压U保持不变,定值电阻A、B的阻值分别为$R_1、$$R_2。$在甲、乙两处分别接入电压表,闭合开关S,测得$U_1$：$U_2＝3$：2；断开开关S,拆去电压表,并在甲、乙两处分别接入电流表,此时$I_1$：$I_2$是(B)

A.3：1
B.1：3
C.3：4
D.4：3

答案：

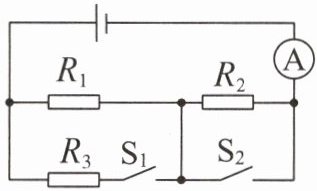

【典型例题5】如图所示的电路中,电源电压保持不变$,R_1＝R_2＝R_3＝20Ω,$当$S_1、$$S_2$都断开时,电流表示数是0.3A。

(1)求电源电压。
(2)当$S_1、$$S_2$都闭合时,电流表示数是多少?

答案：

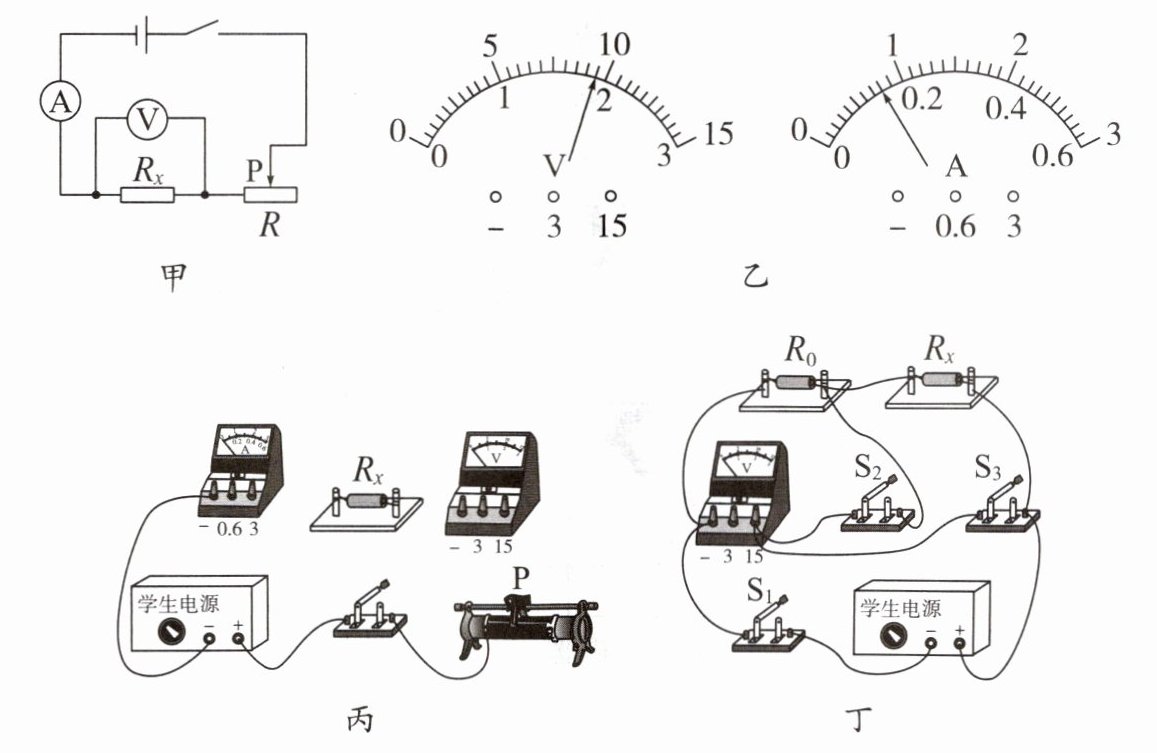

【典型例题6】(2024·山东泰安中考)某同学利用有关器材测量定值电阻的阻值Rₓ。可选用的器材有电源(电压恒为6V)、滑动变阻器(a、b、c的规格分别为“5Ω 2A”“30Ω 2A”“50Ω 1A”)、电流表(有0～0.6A、0～3A两个测量范围)、电压表(有0～3V、0～15V两个测量范围)、开关、导线等。该同学根据图甲电路图,进行了正确的实验操作,当滑动变阻器的滑片P处于中间位置附近时,电表示数如图乙所示。请你根据以上信息回答问题。

(1)实验中选择的滑动变阻器是______(选填“a”“b”或“c”)。
(2)图乙中电压表的示数为______V,电流表的示数为______A,本次测量的阻值Rₓ为______Ω(精确到0.1Ω)。
(3)请根据图甲电路图,正确选择电表的测量范围,用笔画线表示导线,完成图丙所示的实物图的连接。
(4)该同学进行了实验创新,利用阻值为R₀的定值电阻和电压表等器材,测量阻值Rₓ。他设计了如图丁所示的电路,经检查无误后进行实验。请将实验过程补充完整：
①闭合开关S_1、S_3,断开开关S_2,读出电压表的示数,记为U_1；
②保持S_1处于闭合状态,断开开关S_3,闭合开关S_2,使电压表测阻值为______(选填“R₀”或“Rₓ”)的定值电阻两端的电压,记为U_2；
③用已知物理量和测量量的符号表示出电阻Rₓ,Rₓ＝______。

答案：
