《2025年阳光课堂金牌练习册九年级物理全一册人教版》

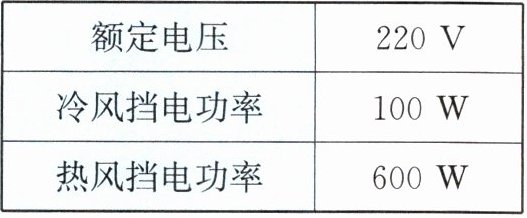

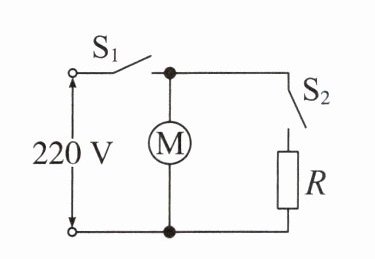

7. 某电吹风机的铭牌信息及原理图如下。当$S_{1}和S_{2}$都闭合时,电吹风机吹热风,则两条支路电流之比为(A)


A.$I_{M}:I_{R}= 1:5$
B.$I_{M}:I_{R}= 5:1$
C.$I_{M}:I_{R}= 1:6$
D.$I_{M}:I_{R}= 6:1$

答案： A

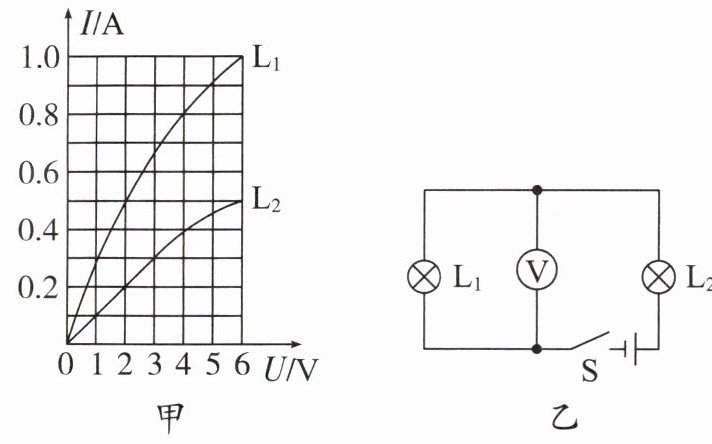

8. 灯泡$L_{1}$(标有“$6\ V\ \ 6\ W$”)和灯泡$L_{2}$(标有“$6\ V\ \ 3\ W$”)的电流和两端电压的关系曲线如图甲所示。现将其按图乙所示的电路连接,闭合开关,灯泡$L_{2}$恰好正常发光,则下列说法正确的是(D)

A.通过灯泡$L_{1}的电流为1\ A$
B.灯泡$L_{2}的电阻为6\ \Omega$
C.电压表的示数为$6\ V$
D.灯泡$L_{1}的功率为1\ W$

答案： D

9. (2024·山东济宁中考)在如图所示的电路中,电源电压为$6\ V$。当开关$S$闭合后,电路总功率变化了$1.8\ W$,则电流表示数变化了0.3$A$,电阻$R = $20$\Omega$。

答案： 0.3　20

10. 小聪通过实验测定额定电压为$2.5\ V$的小灯泡的电功率。

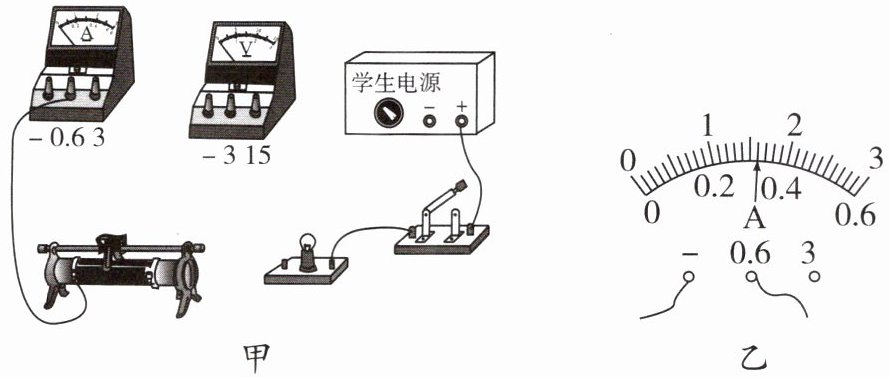

(1)在图甲中,请你用笔画线表示导线,把图中的电路连接好(请勿更改原有导线,导线不得交叉)。
(2)在连接电路时,开关应该是______的。
(3)正确连接电路后,闭合开关,发现小灯泡不发光,电压表和电流表都有较小的示数,则小灯泡不发光的原因可能是______。调节滑动变阻器,使电压表的示数为______$V$,小灯泡正常发光。若此时电流表的示数如图乙所示,其示数为______$A$,则小灯泡的额定功率是______$W$。

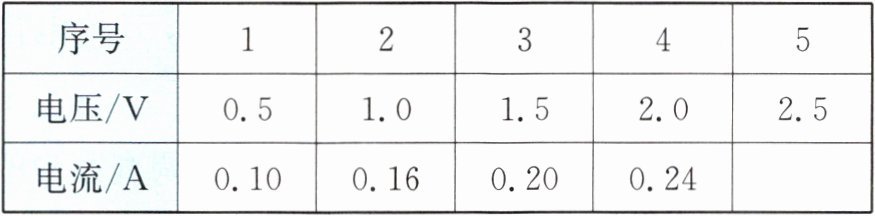

(4)继续进行实验,得到下表的数据,小聪分析表中数据,认为小灯泡的电功率不能求平均值,其原因是______；进一步通过对表中数据进行分析应该知道,______(选填“能”或“不能”)用该装置探究电流与电压的关系。

答案：

(1)如图所示
　　　　
(2)断开
(3)滑动变阻器接入电路的阻值过大　2.5　0.32　0.8
(4)小灯泡在不同电压下的功率不同　不能
