问题2 串联电路和并联电路分别有哪些特点

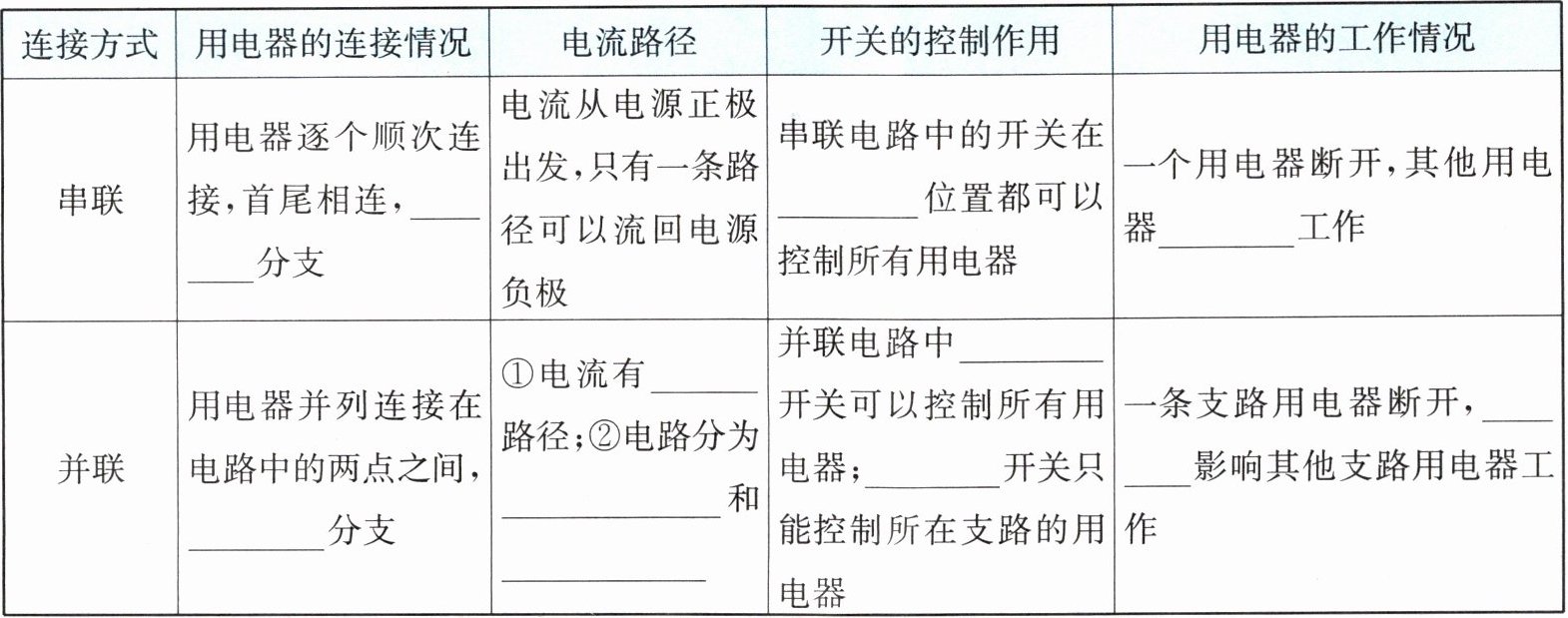

串联电路与并联电路的比较

无 任意 都不能 有 多条 干路 支路 干路 支路 不

答案： 无 任意 都不能 有 多条 干路 支路 干路 支路 不

问题3 生活中的电路
1. 串联电路和并联电路都是最基本的电路,实际生活中的许多电路都是由最基本的电路组合而成的。
2. 家庭中的电灯、电吹风机、电视机、电脑等用电器大多是并联在电路中的。

答案： 并联

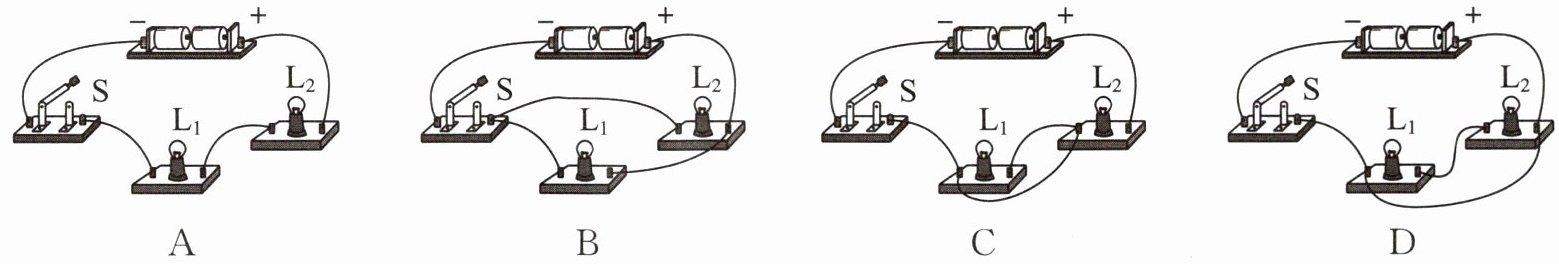

【典型例题1】如图所示的四个实物图中,若将开关S闭合,则灯$L_1$与$L_2$并联的电路是( )

答案：
思路导引

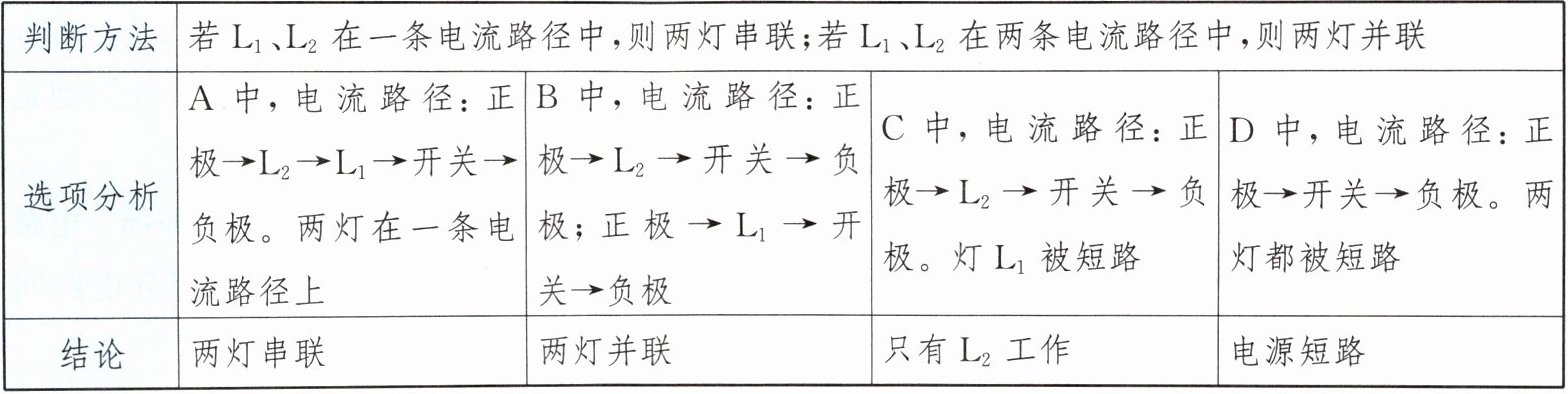

|判断方法|若$L_1、$$L_2$在一条电流路径中,则两灯串联；若$L_1、$$L_2$在两条电流路径中,则两灯并联|
|选项分析|A中,电流路径：正极$→L_2→L_1→$开关→负极。两灯在一条电流路径上
B中,电流路径：正极$→L_2→$开关→负极；正极$→L_1→$开关→负极
C中,电流路径：正极$→L_2→$开关→负极。灯$L_1$被短路
D中,电流路径：正极→开关→负极。两灯都被短路|
|结论|两灯串联
两灯并联
只有$L_2$工作
电源短路|
答案 B
方法点拨

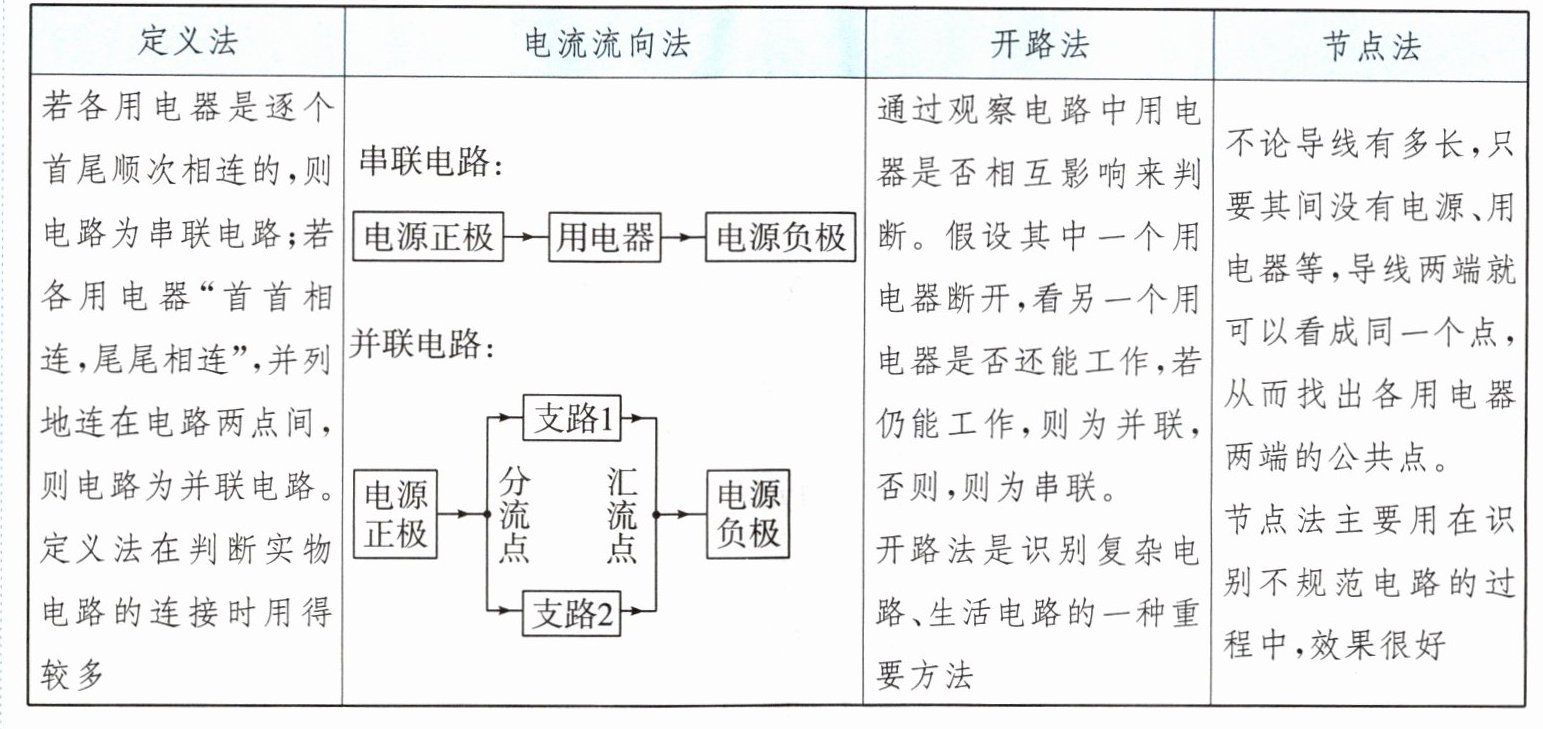

识别电路的连接方式的四种基本方法
|定义法|电流流向法|开路法|节点法|
|若各用电器是逐个首尾顺次相连的,则电路为串联电路；若各用电器“首首相连,尾尾相连”,并列地连在电路两点间,则电路为并联电路。定义法在判断实物电路的连接时用得较多|串联电路：

并联电路：
|通过观察电路中用电器是否相互影响来判断。假设其中一个用电器断开,看另一个用电器是否还能工作,若仍能工作,则为并联,否则,则为串联。
开路法是识别复杂电路、生活电路的一种重要方法|不论导线有多长,只要其间没有电源、用电器等,导线两端就可以看成同一个点,从而找出各用电器两端的公共点。
节点法主要用在识别不规范电路的过程中,效果很好|
