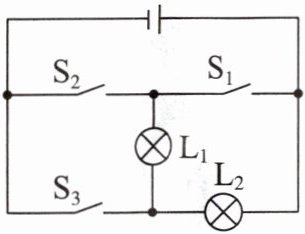

【典型例题2】如图所示的电路图中,若只闭合$S_2,$则两灯_________(选填“串联”或“并联”)；若同时闭合$S_1$和$S_3,$断开$S_2,$则两灯_________(选填“串联”或“并联”)；若同时闭合$S_1$和$S_2,$断开$S_3,$则会造成_________。
答案：
思路导引

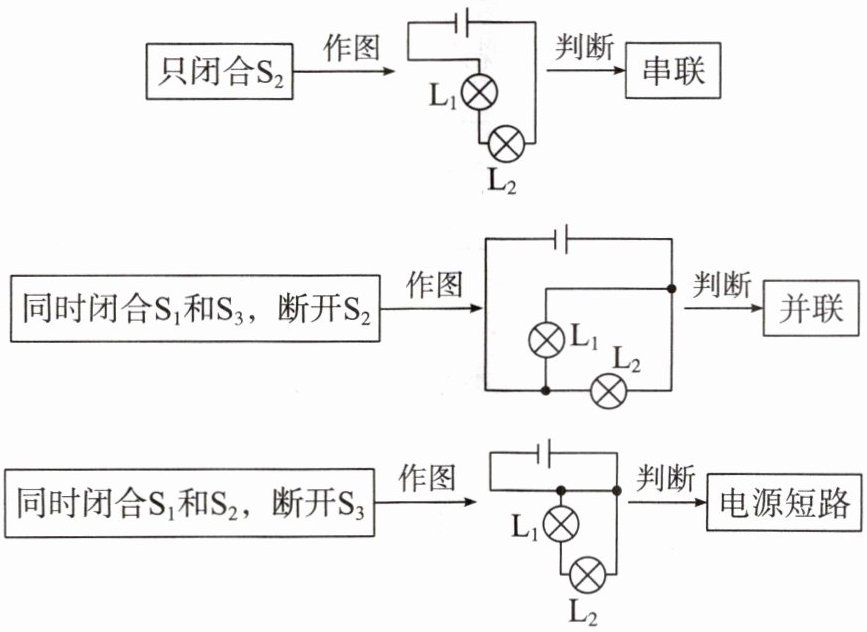

画出不同情况下的等效电路图,判断电路的连接方式。
答案 串联 并联 电源短路
思路导引
画出不同情况下的等效电路图,判断电路的连接方式。
答案 串联 并联 电源短路
