知识点2 通电螺线管的磁场
2. (2024·山东枣庄中考)某实验小组用铁屑和小磁针来探究通电螺线管外部磁场的方向。

(1)在闭合开关前,小磁针静止时,N极指向地理的北极(选填“南极”或“北极”),说明地球周围存在磁场。

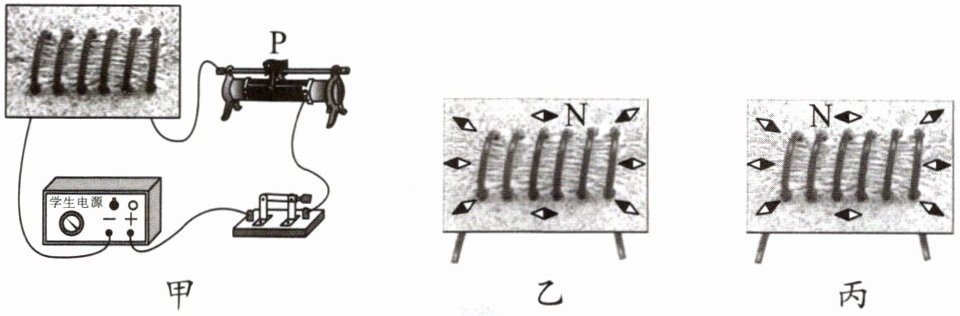

(2)在玻璃板上均匀地撒满铁屑,将螺线管连入电路,闭合开关,轻敲玻璃板面,观察到铁屑分布情况如图甲所示,铁屑的分布情况与条形磁体周围铁屑的分布情况相似。
(3)把小磁针放在通电螺线管四周不同的位置,小磁针静止时N极所指方向如图乙所示,对调电源正、负极,闭合开关,小磁针静止时N极指向与图乙中小磁针N极指向相反,如图丙所示,说明通电螺线管的极性与电流的方向有关。
(4)实验时发现通电螺线管的磁场较弱,铁屑规则排列的效果不明显,为增强螺线管的磁场,可行的措施有：调节滑动变阻器滑片,增大通电螺线管线圈中的电流(写出一种方法即可)。

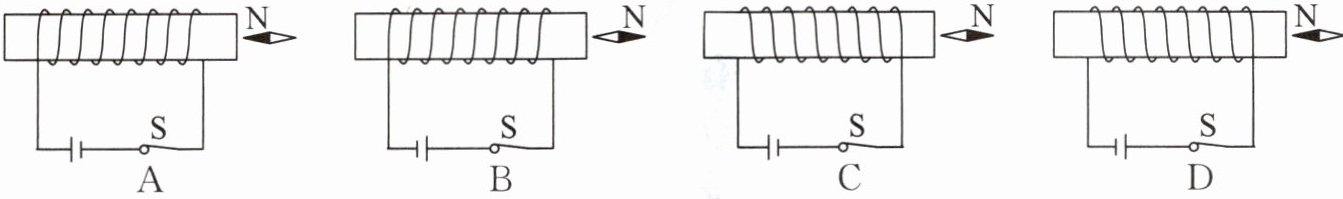

(5)为了研究通电螺线管的磁极性质,同学们一起对螺线管的电流方向和绕线方式进行了实验,得到了如图所示的四种情况。实验说明通电螺线管的磁极极性只与电流方向有关。

答案：
(1)北极
(2)条形
(3)电流
(4)调节滑动变阻器滑片,增大通电螺线管线圈中的电流
(5)电流方向

知识点3 安培定则

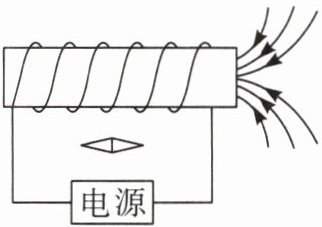

3. 如图所示,下列判断正确的是(D)

A.通电螺线管的右端为N极
B.电源右端为正极
C.小磁针右端为S极
D.通过小磁针的磁感线方向水平向右

答案： D

4. (2024·黑龙江哈尔滨中考)下图是判定通电螺线管的磁极极性跟电流方向的关系的示意图,请在虚线框内标出通电螺线管的磁极,并在A点标出电流方向。

答案：
如图所示
