阅读短文,回答下列问题。
为了防止发生触电事故,家庭电路中一般都装有漏电保护器,家庭电路用电器漏电时,通过相线与中性线的电流不相等,漏电保护器中的检测装置(在图中虚线框内,未画出)检测到这一差异后,便切断电源,起到保护作用。漏电保护器中另有实验电路,由开关 S 与定值电阻组成,如图丙所示。人体意外触电时的危害程度与通过人体的电流大小有关。

查阅资料得知：由于人体的电阻会随着环境的改变而改变,人体的安全电压有 5 个等级(42 V,36 V,24 V,12 V,6 V)。如在皮肤干燥等情况下 42 V 以下的电压是安全的；在极端潮湿等环境中,6 V 以下的电压才是安全的。

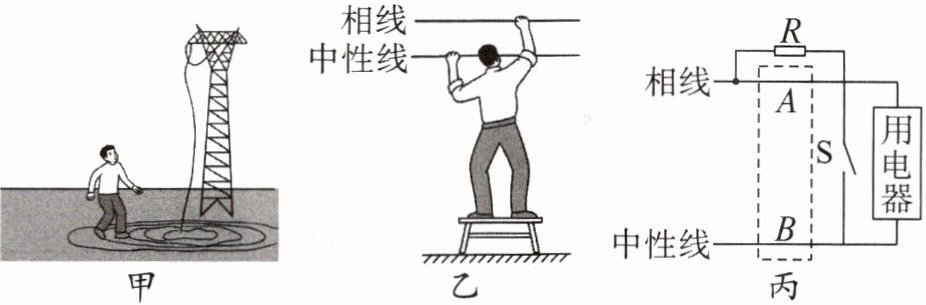

(1)如图甲所示的高压触电类型是跨步电压触电。如图乙所示,站在绝缘物上的人一手接触相线,另一手接触中性线,这属于双线触电,此时漏电保护器不会(选填“会”或“不会”)起到保护作用。
(2)如图丙所示,开关 S闭合(选填“断开”或“闭合”)可以模拟用电器漏电,此时通过 A、B 两处的电流 $ I_A $＜(选填“＞”“=”或“＜”)$ I_B $。
(3)为确保人体在任何环境中都安全,测电笔内部电阻至少为 21 400 Ω,则人体允许通过的最大电流为0.01A。

答案：
(1)跨步电压 双线触电 不会
(2)闭合 ＜
(3)0.01
