《2025年阳光课堂金牌练习册九年级物理全一册人教版》

3. 小明准备利用如图所示的电路进行探究实验,以下能完成探究并得出定量关系的是(A)
①保持A滑片位置不变,移动B滑片,探究电流与电压的关系
②保持B滑片位置不变,移动A滑片,探究电流与电阻的关系
③改变A滑片位置后,移动B滑片保持电压表示数不变,探究电流与电阻的关系

A.①
B.②
C.①②
D.①③

答案： A

4. 物理学习小组在探究电流与电压的关系时,记录了如下实验过程。
【问题】电压是产生电流的原因,电流与电压有怎样的定量关系呢？
(1)除电压外,影响电流大小的因素还可能有电阻。

【证据】

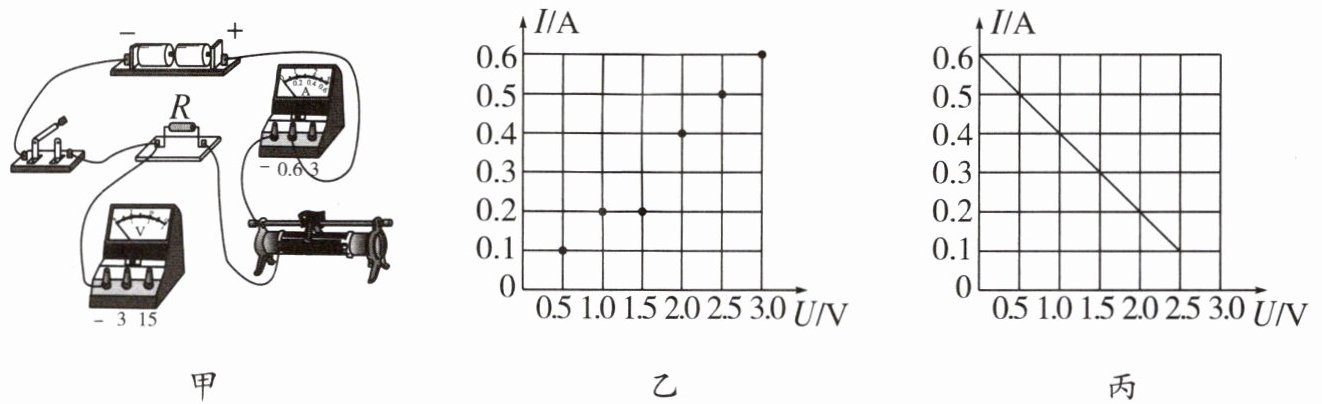

(2)为完成探究,请你用笔画线表示导线,帮助该小组把图甲所示的实物图连接完整。
如图甲所示
(3)实验中,滑动变阻器的主要作用是保护电路，改变定值电阻两端的电压。
(4)按照连接好的电路进行实验,定值电阻的阻值R= 5Ω,移动滑片,测得数据如下表所示。学习小组选择用图像法处理数据,在方格纸上描出数据点如图乙所示,请你连线确定电流I与电压U的关系图像。

如图乙所示
【解释】
(5)根据数据及图像,得出结论：电阻一定时,通过导体的电流与导体两端的电压成正比。
【交流】
(6)隔壁小组同学在做同样的探究实验时,记录电流I与电压U的关系图像如图丙所示,请帮助该小组分析原因：电压表并联在了滑动变阻器的两端。

答案：
(1)电阻　
(2)如图甲所示　
(3)保护电路，改变定值电阻两端的电压　
(4)如图乙所示　
(5)通过导体的电流与导体两端的电压成正比　
(6)电压表并联在了滑动变阻器的两端
