《2025年阳光课堂金牌练习册九年级物理全一册人教版》

要点1 理解额定功率与实际功率
【典型例题1】把标有“220\ V\ \ 40\ W”的灯泡$L_{1}$和“220\ V\ \ 60\ W”的灯泡$L_{2}$串联接入220\ V的电路两端,下列说法正确的是(C)
A.两灯泡的额定电压都变小了
B.两灯泡的额定功率都变小了
C.灯泡$L_{1}两端的实际电压比L_{2}$两端的实际电压大
D.通过灯泡$L_{1}的实际电流比通过灯泡L_{2}$的实际电流大

答案： 思路导引 额定电压和额定功率是指用电器正常工作时的电压和功率,它们是固定不变的,将两灯泡串联接入电路,两灯泡的额定电压和额定功率均不变,A、B错误。两灯泡的电阻$R_{1}＞R_{2}$,串联电路中各处的电流相等,根据$U = IR$可得,$L_{1}两端的电压大于L_{2}$两端的电压,C正确,D错误。
答案 C

要点2 电功率的计算
【典型例题2】如图所示,电源电压保持不变,$R_{0}= 25\ \Omega$。闭合开关$S$,电压表示数为$4\ V$,电流表示数为$0.2\ A$。

(1)求定值电阻的阻值$R_{1}$。
(2)求电源电压。
(3)求阻值为$R_{1}$的定值电阻的实际功率。

答案： 思路导引 由电路图可知,两定值电阻串联,电压表测阻值为$R_{1}$的定值电阻两端的电压,电流表测电路中的电流。
(1)因为串联电路中的电流处处相等,所以通过两定值电阻的电流相等,即$I = 0.2\ A$,已知电压表的示数为$4\ V$,即阻值为$R_{1}的定值电阻两端的电压U_{1}= 4\ V$,根据$I= \dfrac{U}{R}$可知,阻值$R_{1}= \dfrac{U_{1}}{I}= \dfrac{4\ V}{0.2\ A}= 20\ \Omega$。
(2)根据$I= \dfrac{U}{R}$可知,阻值为$R_{0}的定值电阻两端的电压U_{0}= IR_{0}= 0.2\ A×25\ \Omega=5\ V$,根据串联电路的电压规律可知,电源电压$U = U_{0}+U_{1}= 5\ V+4\ V= 9\ V$。
(3)根据$P = UI$可得,阻值为$R_{1}的定值电阻的实际功率P_{1}= U_{1}I = 4\ V×0.2\ A= 0.8\ W$。
答案
(1)$20\ \Omega$
(2)$9\ V$
(3)$0.8\ W$

要点3 测量电功率
【典型例题3】(2024·江苏宿迁中考)在测量小灯泡额定功率的实验中,小灯泡额定电压为$2.5\ V$,电源电压为$4.5\ V$,滑动变阻器标有“$20\ \Omega\ \ 1\ A$”字样。

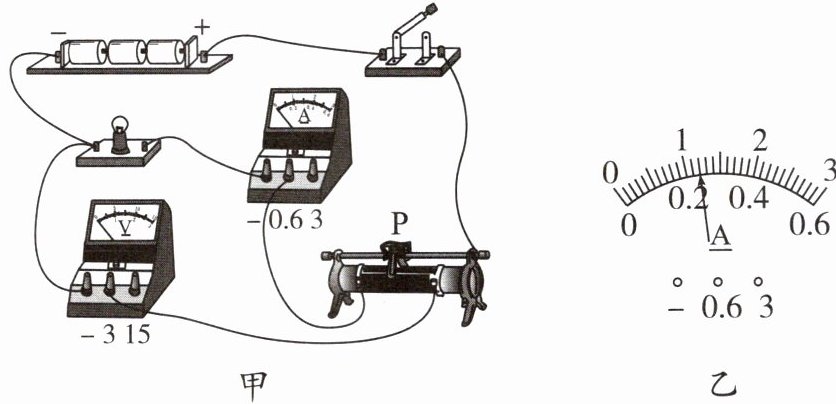

(1)如图甲所示的电路中,有一根导线连接错误,请在错误的导线上打“×”,用笔画线表示导线将电路连接正确。
(2)连接电路时,开关应______；试触时发现,电压表无示数,电流表有示数,小灯泡发光,则电压表发生了______故障。
(3)纠正错误后继续进行实验,移动滑动变阻器的滑片,电压表的示数为$2.5\ V$时,电流表的示数如图乙所示,示数为______$A$,小灯泡的额定功率为______$W$。
(4)利用原有电路,将小灯泡替换为定值电阻($5\ \Omega$、$10\ \Omega$、$15\ \Omega$、$20\ \Omega$、$25\ \Omega$各一个)来探究电流和电阻关系,为了能完成实验,控制不变的电压表示数可能是______(填选项字母)。
A. $1.7\ V$
B. $2.2\ V$
C. $2.7\ V$

答案：
思路导引
(1)题图甲中的电压表应该测量小灯泡两端的电压。
(2)为了保护电路,连接电路时,开关应断开,试触时发现,电流表有示数,小灯泡发光,说明电路是通路,电压表无示数,则电压表发生了断路故障。
(3)电流表用的测量范围是$0\sim0.6\ A$,分度值为$0.02\ A$,示数为$0.24\ A$,小灯泡的额定功率$P = UI = 2.5\ V×0.24\ A= 0.6\ W$。
(4)利用原有电路,将小灯泡替换为定值电阻,当电阻最大,为$25\ \Omega$时,滑动变阻器接入电路的电阻最大,根据串联电路的分压规律可知,控制不变的电压表最小示数$U有\dfrac{U}{4.5\ V-U}= \dfrac{25\ \Omega}{20\ \Omega}$,解得$U = 2.5\ V$,故选C。
答案

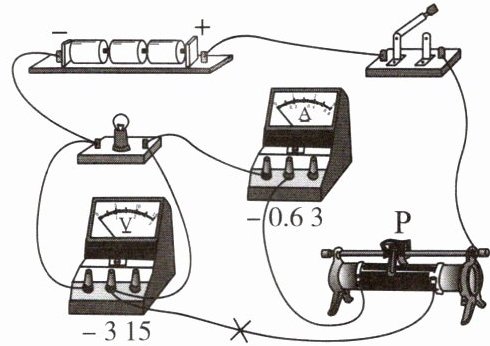

(1)如图所示

(2)断开 断路
(3)$0.24$ $0.6$
(4)C
