《2025年阳光课堂金牌练习册九年级物理全一册人教版》

知识点2 并联电路的电压规律
2. 教室内的两盏日光灯都在正常工作,其中一盏灯 $L_1$ 很亮,另一盏灯 $L_2$ 很暗,则灯 $L_1$、$L_2$ 两端的电压 $U_1$、$U_2$ 的关系为(B)
A.$U_1 ＞ U_2$
B.$U_1 = U_2$
C.$U_1 ＜ U_2$
D.无法确定

答案： B

3. 两个灯泡连接在同一电路中,用电压表测得它们两端的电压相等,则下列说法正确的是(A)
A.两个灯泡可能是串联的
B.两个灯泡一定是并联的
C.两个灯泡规格一定相同
D.通过两个灯泡的电流一定相等

答案： A

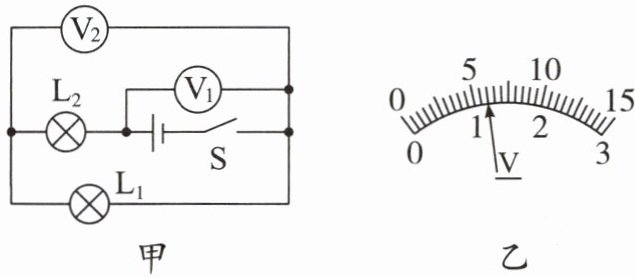

4. 如图甲所示的电路,闭合开关 $S$ 后,灯 $L_1$ 和 $L_2$ 都发光,这时两只电压表的指针偏转角度相同,指针位置均为图乙所示。

(1)灯 $L_1$ 和 $L_2$ 是串(选填“串”或“并”)联的。
(2)电源电压 $U$ 为6 $V$；灯 $L_1$ 两端的电压 $U_1$ 为1.2 $V$。
(3)求灯 $L_2$ 两端的电压 $U_2$。
4.8 V

答案：
(1)串
(2)6 1.2
(3)4.8 V

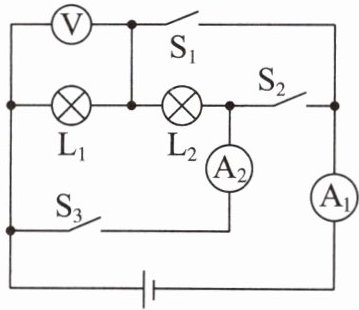

5. 在如图所示的电路中,电源电压保持不变。灯 $L_1$、$L_2$ 是两个不同规格的小灯泡。只闭合开关 $S_1$ 时,电压表的示数为 $3\ V$；只闭合开关 $S_2$ 时,电压表的示数为 $1.2\ V$；只闭合开关 $S_1$、$S_3$ 时,两电流表的示数分别为 $0.46\ A$、$0.18\ A$。电源电压为3 $V$；只闭合开关 $S_2$ 时,灯 $L_2$ 两端的电压为1.8 $V$；只闭合开关 $S_1$、$S_3$ 时,通过灯 $L_1$ 的电流为0.28 $A$；为了保证电路元件安全,此电路不允许同时闭合开关$S_{2}$、$S_{3}$。

答案： 3 1.8 0.28 $S_{2}$、$S_{3}$
