《2025年阳光课堂金牌练习册九年级物理全一册人教版》

知识点1 串联和并联

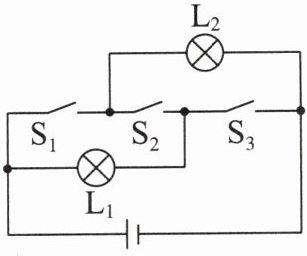

1. (2024·四川自贡中考)在如图所示的电路图中,闭合开关$S_1、$$S_3,$断开开关$S_2,$则灯泡$L_1、$$L_2$是并(选填“串”或“并”)联的；若同时闭合开关$S_1、$$S_2、$$S_3,$则会造成电路短路。

答案： 并 短路

知识点2 连接串联电路和并联电路

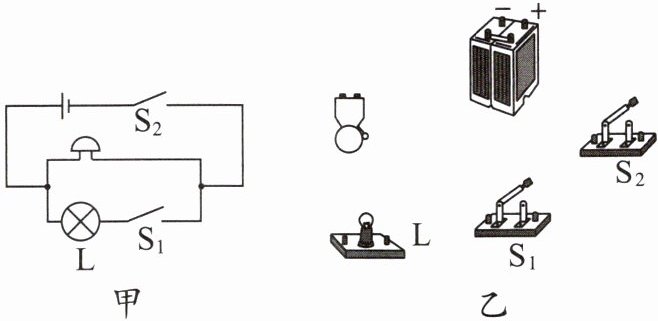

2. 根据图甲所示的电路图连接图乙中的实物元器件。
甲
乙

答案：

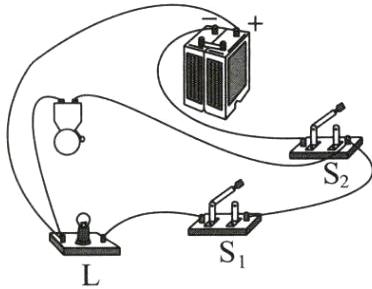

答案如图所示

知识点3 生活中的电路
3. (多选)关于生活中的一些电路连接方式,下列判断错误的是(ABD)
A.教室里的吊灯,一个开关同时控制三盏灯的亮灭,这三盏灯是串联的
B.道路两旁的路灯,晚上同时亮,早上同时灭,它们是串联的
C.一般家庭的卫生间都要安装照明灯和换气扇,使用时互不影响,它们是并联的
D.楼道中的声控灯只在天暗并且有声音时才能亮,因此声控开关、光控开关和灯是并联的

答案： ABD

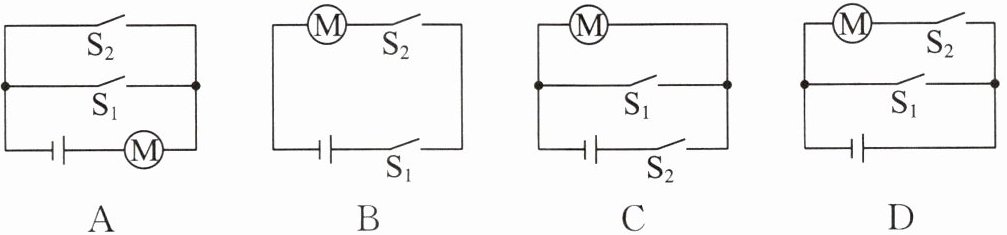

4. 用智能快递柜取件时,可以通过手机扫码使开关$S_1$闭合,也可通过输入密码使开关$S_2$闭合,使电子锁开锁完成取件。下列能实现以上功能的电路图是(A)

答案： A

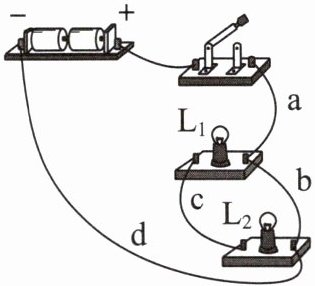

5. 在连接并联电路的实验中,小明用两个不同的小灯泡组成了如图所示的电路。

(1)连接电路时,开关应该处于断开状态。
(2)由图可知,如果闭合开关,小明连接的电路将处于短路(选填“断路”“通路”或“短路”)状态。
(3)小明拆除了一根导线,闭合开关后,两个小灯泡都发光,则拆除的那根线是图中的b(选填“a”“b”或“c”),此时电路的连接方式是串联。
(4)小红移动了其中一根导线的一个接点,闭合开关后,两个小灯泡都正常发光,则这根移动的导线是a(或d)(选填“a”“b”“c”或“d”),此时电路的连接方式是并联。

答案：
(1)断开
(2)短路
(3)b 串联
(4)a(或d) 并联
