《2025年阳光课堂金牌练习册九年级物理全一册人教版》

知识点1 变阻器
1. 下列关于滑动变阻器(如图所示)的构造说法正确的是(D)

A.线圈是用铜丝或铝丝制成
B.滑片与金属棒之间是绝缘的
C.滑片与线圈之间是绝缘的
D.绝缘管与线圈之间是绝缘的

答案： D

知识点2 滑动变阻器的使用

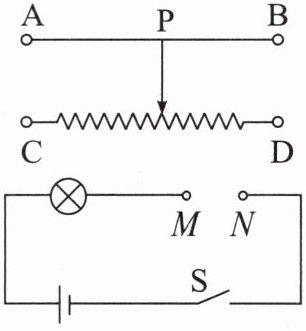

2. 如图所示,电路用滑动变阻器控制灯泡的亮暗,若当滑片P向右移动时,灯泡由亮变暗,则滑动变阻器连入电路的方式是(A)

A.C接N点,A接M点
B.D接N点,C接M点
C.B接N点,A接M点
D.D接N点,B接M点

答案： A

知识点3 变阻器的应用

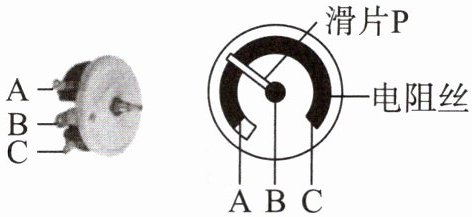

3. 旋转式变阻器(如图所示)与滑动变阻器相比,外形不同,但原理都是通过改变接入电路的导体的长度来改变其接入电路的电阻。若图中旋转式变阻器的A、B两接线柱连入电路,则连入电路的弧形电阻片是AP(选填“AP”“PC”或“AC”)段,当转轴顺时针旋转时,它连入电路的电阻将变大(选填“变大”“变小”或“不变”)。

答案： 长度 AP 变大
