要点 探究电流与电压、电阻的关系
【典型例题】在探究电流与电阻的关系的实验中,电源电压恒为9V,滑动变阻器的规格为“50Ω 2A”。

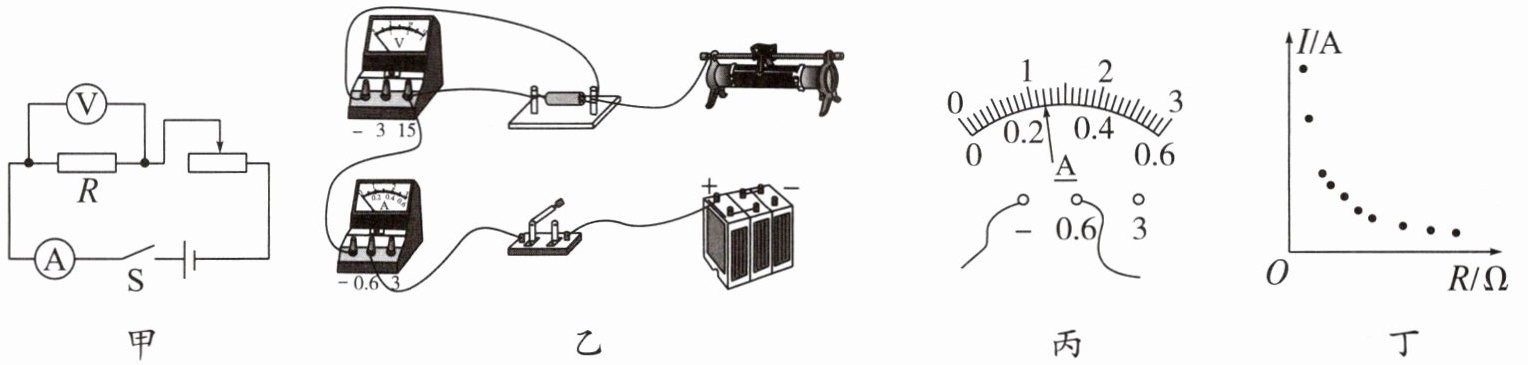

(1)根据图甲所示的电路图,请用笔画线表示导线,将图乙所示的实物图连接完整(导线不允许交叉)。
(2)连接好电路,将滑动变阻器的阻值调到最大,闭合开关,移动滑片,发现电流表无示数,电压表示数始终接近电源电压。导致这一现象的原因可能是______(填选项字母)。
A. 电流表损坏
B. 滑动变阻器短路
C. 定值电阻断路
D. 定值电阻短路

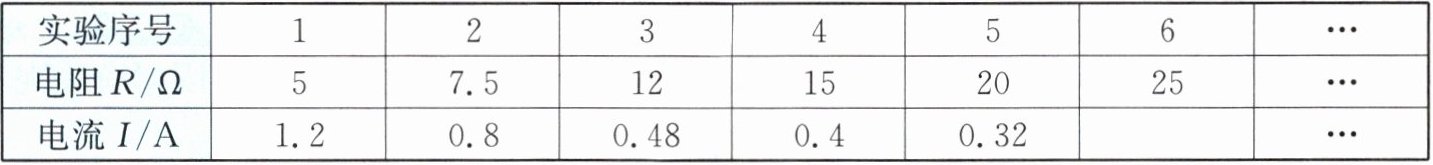

(3)排除故障后继续实验,更换不同的定值电阻后,都需要调节滑动变阻器,其目的是______。实验数据如表所示,其中第6次实验中电流表的示数如图丙所示,其读数为______A。

(4)在如图丁所示的坐标系中已经描出所有实验数据对应的点,请绘出图像,分析并得出结论：______。

答案：
思路导引
(1)由题图甲可知,滑片左移,滑动变阻器接入电路的电阻变大,所以导线连接滑动变阻器的右下接线柱。
(2)闭合开关,移动滑片,电流表无示数,说明电路断路,电压表示数始终接近电源电压,说明电压表串联接入电路,即与电压表并联的电阻断路,故选C。
(3)探究电流与电阻的关系时,需通过调节滑动变阻器保持定值电阻两端的电压不变；由题图丙知,电流表接入电路的测量范围是0～0.6A,分度值为0.02A,示数为0.24A。
(4)用平滑曲线连接各点,结合数据分析图像可得,导体两端的电压一定时,通过导体的电流与导体的电阻成反比。
答案

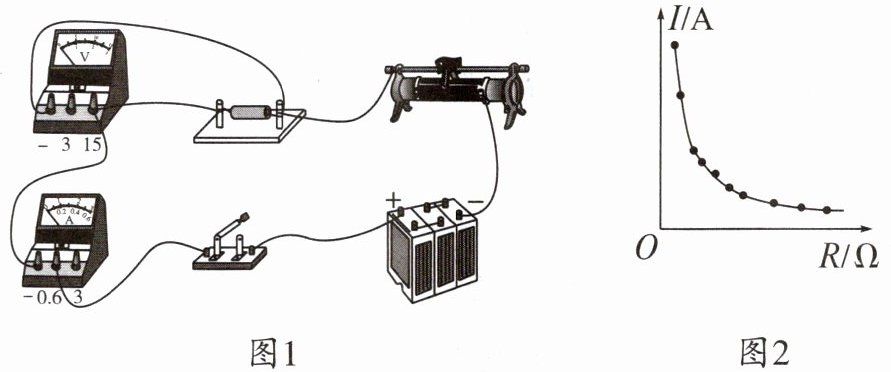

(1)如图1所示
(2)C
(3)保持定值电阻两端的电压不变 0.24
(4)如图2所示 导体两端的电压一定时,通过导体的电流与导体的电阻成反比
