《2025年阳光课堂金牌练习册九年级物理全一册人教版》

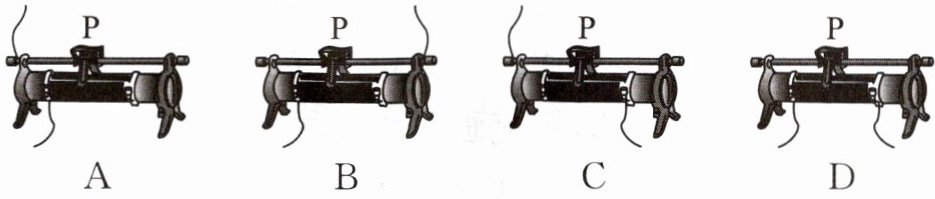

【典型例题 4】如图所示,给出滑动变阻器四种接入电路的结构示意图。其中,当滑片 P 向左滑动时,连入电路中的电阻变大的接法是(C)

答案：

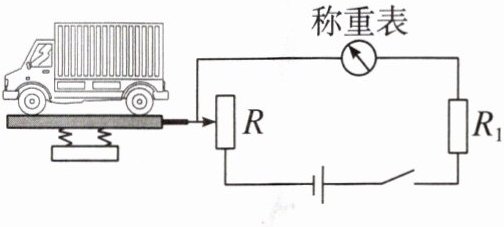

【典型例题 5】高速公路收费站对过往的货车实施计重收费。某同学结合所学物理知识设计了如图所示的计重秤原理图(电源两端电压一定),以下说法正确的是(C)

A.称重表相当于一个电压表
B.电路中阻值为 $R_1$ 的定值电阻是没有作用的
C.车辆越重,称重表的示数越大
D.车辆越重,称重表的示数越小

答案：

阅读材料并回答下列问题。
汽车上的电学知识
为减少碳排放量,我国大力推行混合动力汽车。汽车上的很多元件都涉及我们学过的物理知识,比如控制速度的“油门”系统、刹车系统、转向灯、油量表、速度表等。

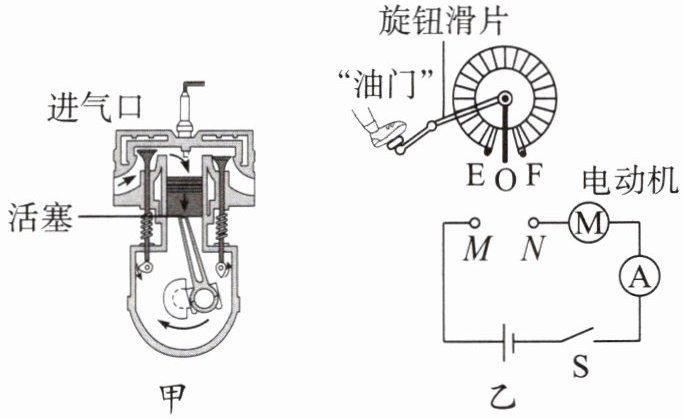

(1)图甲为汽油机的______冲程；自动挡车辆下陡坡时,应该挂 L 挡,也就是低速挡位,不能挂空挡采用长时间踩刹车的方式,否则最终刹车片会由于温度过高变软而失去制动作用,这种改变物体内能的方式属于______(选填“做功”或“热传递”)。
(2)图乙中的 E、O、F 为变阻器的三个接线柱,驾驶员踩下“油门”时,电路中变阻器的阻值减小,电流变大而加快电动机的转速,用笔画线代表导线将变阻器接入电路 M、N 处。
(3)在汽车转向前,司机会拨动转向横杆,汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭,但当其中一个灯损坏时,另一个仍能正常工作,则这两个转向灯在电路中的连接方式为______,转向横杆相当于电路中的______。

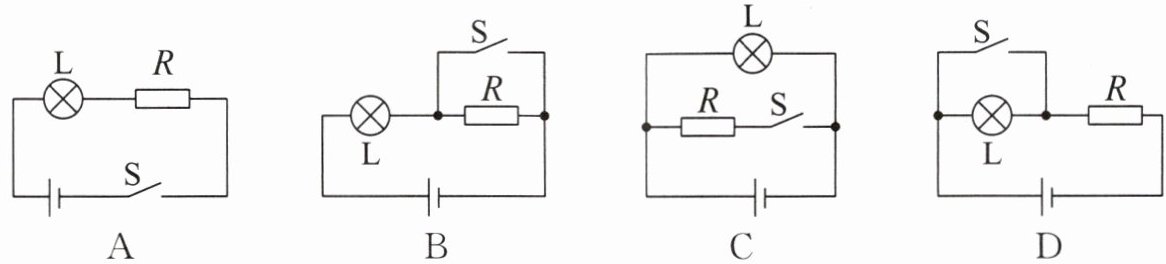

(4)为了提醒驾驶员汽车后备箱的开、关情况,汽车上设置了“后备箱指示灯”。后备箱关好,相当于闭合开关,指示灯不亮；后备箱未关好,相当于断开开关,指示灯发光,下列电路图符合要求的是______(填选项字母)。

答案：

(1)吸气 做功

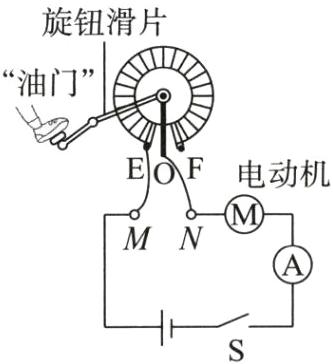

(2)如图所示

(3)并联 开关
(4)D
[解析]
(1)由题图甲可知,进气门打开,排气门关闭,活塞向下运动,该冲程是吸气冲程;踩刹车时,克服摩擦力做功,刹车片内能增加,温度升高,这种改变物体内能的方式属于做功。
(2)驾驶员踩下“油门”,电路中变阻器阻值减小,则应把O、E接入电路。
(3)汽车同侧的前后两个转向灯会同时闪亮、同时熄灭,其中一个灯损坏时,另一个仍能正常工作,所以它们是并联的;转向横杆可以控制电流的有无,相当于电路中的开关。
(4)由题意知,后备箱关好,相当于闭合开关,指示灯不亮;后备箱未关好,相当于断开开关,指示灯发光。这说明指示灯与开关S并联,但整个电路不会出现短路,即电路中必须串联一个电阻器保护电路,故D正确。
