《2025年阳光课堂金牌练习册九年级物理全一册人教版》

6. (2024·山东烟台中考)(多选)如图所示,电源电压保持不变,闭合开关后发现电压表无示数,假设电路中只有一个元件发生故障,则故障的原因可能是(AD)

A.灯泡$L_{1}$短路
B.灯泡$L_{2}$短路
C.灯泡$L_{1}$断路
D.灯泡$L_{2}$断路

答案： AD

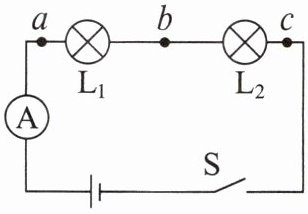

7. 如图所示,闭合开关$S$,发现灯$L_{1}$、$L_{2}$均不亮,电流表示数为$0$,说明电路存在断路故障,又用电压表进行检测,发现$b$、$c间的电压为0$,$a$、$b和a$、$c间的电压均为3V$,则电路的故障是灯L₁断路。

答案： 断路　灯L₁断路

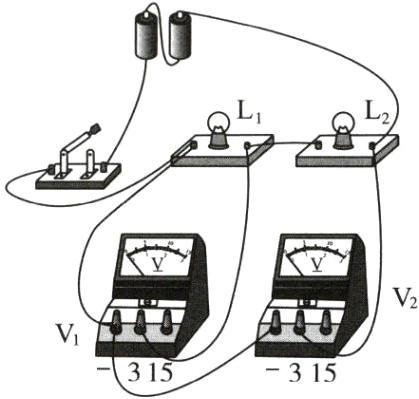

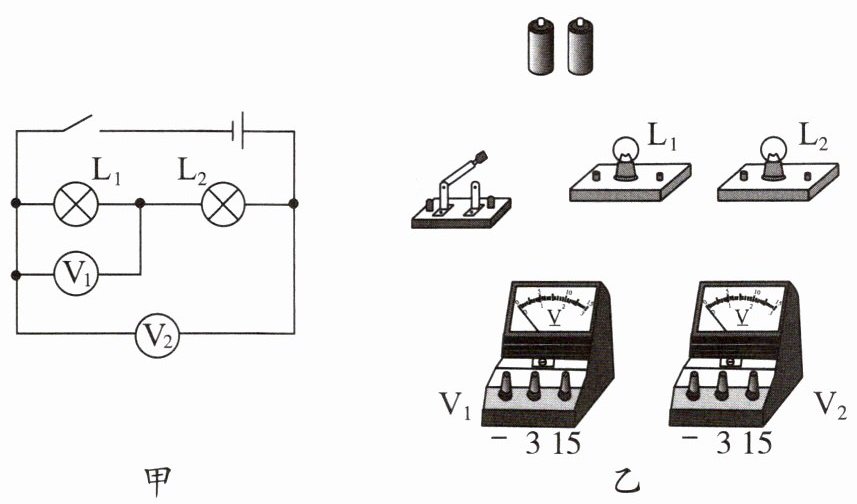

8. 按图甲所示的电路图,将图乙中的实物用笔画线表示导线连接起来,要求导线不交叉。(开关闭合后,图甲中$V_{1}的示数是1.8V$,$V_{2}的示数是3V$。)

答案：
如图所示
　　　　

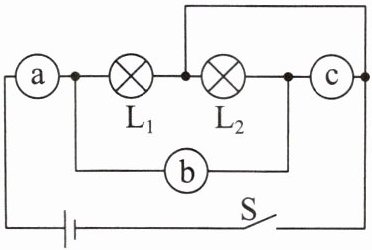

9. 如图所示,$L_{1}和L_{2}$两个灯泡并联,$a$、$b$、$c$三个电表(可能是电流表或电压表)的示数依次为$1.5$、$1.0$、$2.0$(单位为$V或A$),则灯泡$L_{1}$两端的电压为2.0$V$,通过灯泡$L_{1}$的电流为0.5$A$。

答案： 2.0　0.5
