《2025年阳光课堂金牌练习册九年级物理全一册人教版》

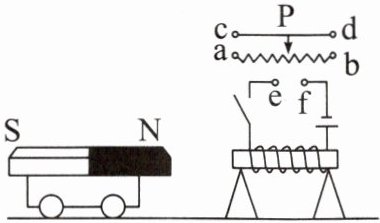

5. 如图所示,将条形磁体固定在静止的小车上,电路连接完整后,闭合开关时,小车不动。滑动变阻器的滑片P向左移动到某位置时,小车开始向左运动,则下列滑动变阻器接入电路的方式正确的是(A)

A.a接e、d接f
B.a接e、b接f
C.c接e、d接f
D.c接e、b接f

答案： A

6. (2024·宁夏中考)如图所示,闭合开关后,通电螺线管的左端为S极；通电螺线管左侧的小磁针将顺时针(选填“顺时针”或“逆时针”)旋转。

答案： S 顺时针

7. 在制造精密电阻器时,常采用如图所示的双线绕法,即把电阻丝从螺线管一端绕到另一端,再从另一端绕回来。这样做可以减弱(选填“增强”或“减弱”)电流周围的磁场的影响。

答案： 减弱

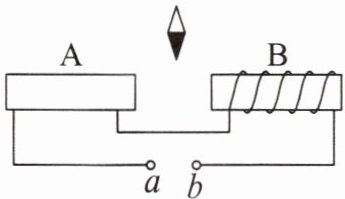

8. 如图所示的A、B为两个通电螺线管,a、b之间是电源,通电时小磁针(黑端为N极)能在图示位置静止。标出电源的正、负极及通电螺线管A的线圈绕法。

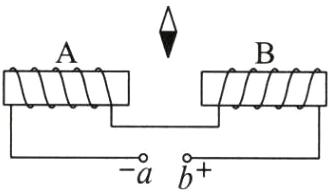

答案：
如图所示
