《2025年阳光课堂金牌练习册九年级物理全一册人教版》

问题1 串联电路的电压有什么关系

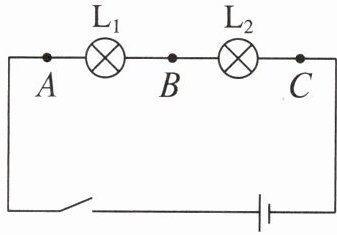

1. 如图所示,将电压表的两端分别连接 $A$ 与 $B$、$B$ 与 $C$、$A$ 与 $C$,测量后可知电压之间的关系为$U_{AC}=U_{AB}+U_{BC}$。

2. 串联电路中电源两端的电压等于各用电器两端的电压之和,表达式为$U=U_{1}+U_{2}+U_{3}+\cdots$。
3. 串联电池组两端的电压等于每节电池两端的电压之和。

答案： 1.$U_{AC}=U_{AB}+U_{BC}$ 2.之和 $U=U_{1}+U_{2}+U_{3}+\cdots$ 3.之和

问题2 并联电路的电压有什么关系
1. 如图所示,分别测出图中小灯泡 $L_1$、$L_2$ 以及电源两端的电压。并联电路中两个支路上小灯泡两端的电压与电源两端的电压相等。

2. 并联电路中电源两端的电压与各支路上用电器两端的电压相等,表达式为$U=U_{1}=U_{2}=U_{3}=\cdots$。

答案： 1.相等 2.相等 $U=U_{1}=U_{2}=U_{3}=\cdots$
