知识点1 用伏安法测量电阻器的电阻
1. (2024·山西中考)实验室里有一个标识不清的定值电阻,小亮设计实验测量其阻值(电源为两节干电池)。

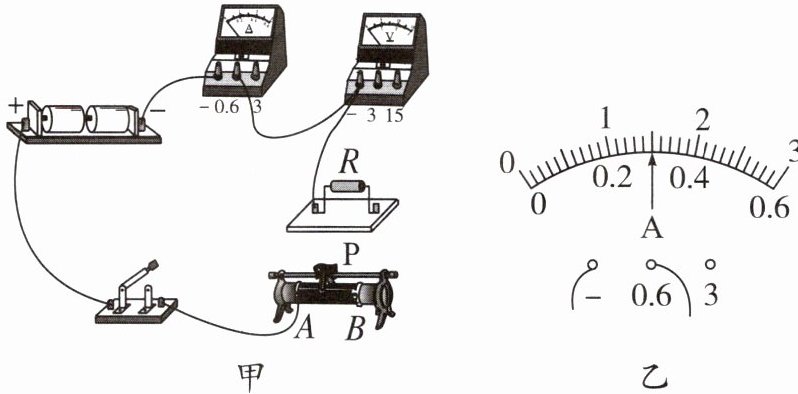

(1)根据公式$R=\frac{U}{I}$可知,可以通过对电流和电压的测量来间接测出导体的电阻。请用笔画线表示导线将图甲的电路连接完整(导线不得交叉)。
(2)连接电路时,开关应断开,滑动变阻器的滑片$ P $应移到B(选填“$ A $”或“$ B $”)端。闭合开关,电压表示数接近电源电压,电流表无示数。经检查,电流表及各接线处均完好,则电路的故障可能是定值电阻断路。
(3)排除故障后闭合开关,移动滑片使电压表示数为$ 2.4 \, V $,电流表示数如图乙所示,示数为0.3$ A $,则电阻为8$ \Omega $。小亮把该数据作为本实验的最终结果,请你做出评价或建议：应多次改变滑片位置，测量多组数据，求平均值来减小误差。

答案：
(1)$R=\frac{U}{I}$　
(2)断开　B　定值电阻断路　
(3)0.3　8　应多次改变滑片位置，测量多组数据，求平均值来减小误差
