《2025年阳光课堂金牌练习册九年级物理全一册人教版》

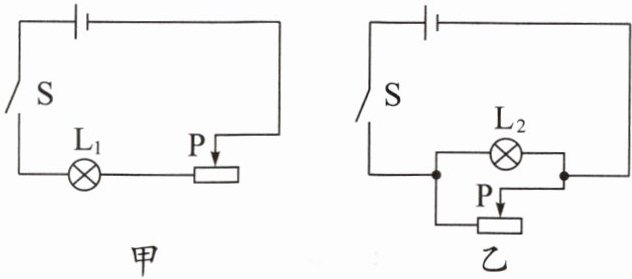

4. 如图所示,两个电路中电源电压保持不变,闭合开关S,当滑动变阻器的滑片P都向右滑动时,灯泡$L_1$和$L_2$的亮度变化是(C)

A.$L_1、$$L_2$都变暗
B.$L_1、$$L_2$都变亮
C.$L_1$变暗$,L_2$的亮度不变
D.$L_1$变暗$,L_2$变亮

答案： C

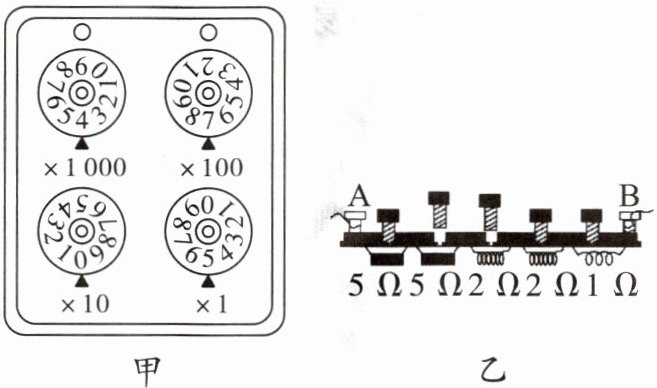

5. 如图甲所示,电阻箱的示数是4705Ω。图乙所示的是插入式电阻箱,当铜塞插入间隙时,相应的电阻被短路,图中A、B两个接线柱之间的电阻值是7Ω。

答案： 4705 7

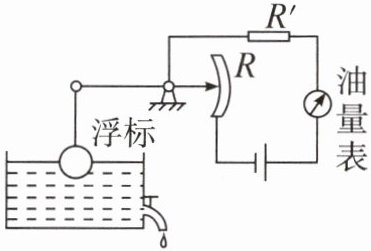

6. 右图是一种自动测定油箱内油面高度的装置,滑动变阻器的阻值为R,它的金属滑片是杠杆的一端,且由于定位挡板的限制,只能在滑动变阻器上滑动。从油量表(由电流表改装而成)指针所指的刻度,就可以知道油箱内油面的高度。已知电流增大时,油量表指针向右偏转,则(C)

A.油面下降时,油量表指针向右偏转
B.油量表的零刻度线一定与电流表的原零刻度线相重合
C.油量表的刻度值从左往右是逐渐增大的
D.油箱内的油越少,流过油量表的电流越大

答案： C
