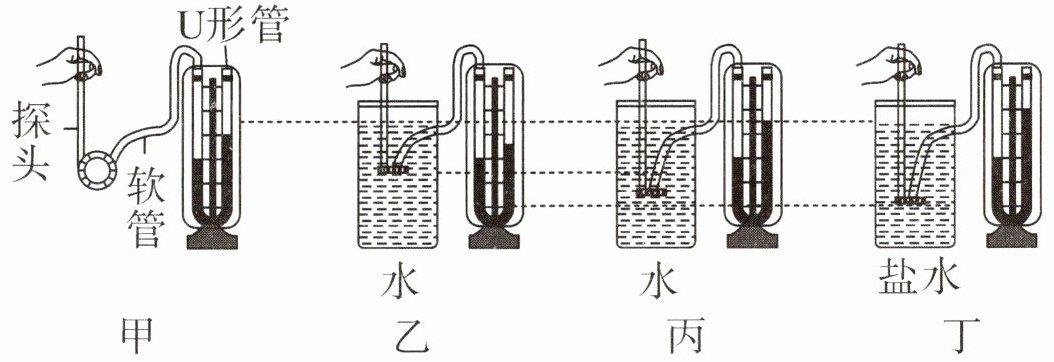

2. 如图是用压强计“探究影响液体内部压强大小的因素”的实验装置。

(1)压强计上的$U$形管______(选填“属于”或“不属于”)连通器。
(2)在使用压强计前,发现$U$形管左右两侧的水面有一定的高度差,如图甲,其调节的方法是______(选填“A”或“B”),使$U$形管左右两侧的水面相平。
A. 将右侧支管中高出的水倒出
B. 取下软管重新安装
(3)比较图乙和图丙,可以得出结论：液体的压强与______有关。
(4)比较______两图,可以得出液体的压强与液体的密度有关。
(5)已知图丁中$U形管左右两侧水面的高度差h = 10cm$,则橡皮管内气体的压强与大气压强之差为______$Pa$($\rho_{水}= 1.0×10^{3}kg/m^{3}$,$\rho_{盐水}= 1.1×10^{3}kg/m^{3}$,$g = 10N/kg$)。

答案：
(1) 连通器是上端开口、下端连通的容器。压强计上的$U$形管，一端通过软管连接探头（探头处封闭），另一端开口，不符合连通器“上端开口、下端连通”的特点，所以不属于连通器。
(2) 在使用压强计前，$U$形管左右两侧的水面有一定的高度差，是因为软管内封闭的气体压强与外界大气压不相等。取下软管重新安装，可使$U$形管左右两侧与大气相通，从而使$U$形管左右两侧的水面相平。若将右侧支管中高出的水倒出，不能改变软管内封闭气体的压强，不能使$U$形管左右两侧水面相平，所以选$B$。
(3) 图乙和图丙中，液体都是水（密度相同），探头在液体中的深度不同，$U$形管两侧液面的高度差不同，说明液体压强不同。所以可以得出结论：液体的压强与液体的深度有关。
(4) 要探究液体的压强与液体的密度有关，需要控制探头在液体中的深度相同，改变液体的密度。图丙中液体是水，图丁中液体是盐水，且探头在液体中的深度相同，所以比较丙、丁两图，可以得出液体的压强与液体的密度有关。
(5) 已知图丁中$U$形管左右两侧水面的高度差$h = 10cm = 0.1m$，根据液体压强公式$p=\rho gh$（这里$\rho$是水的密度，因为$U$形管中是水，通过水的高度差来反映压强差），可得橡皮管内气体的压强与大气压强之差为：$p=\rho_{水}gh = 1.0×10^{3}kg/m^{3}×10N/kg×0.1m = 1000Pa$。
(1) 不属于
(2) $B$
(3) 液体的深度
(4) 丙、丁
(5) $1000$
