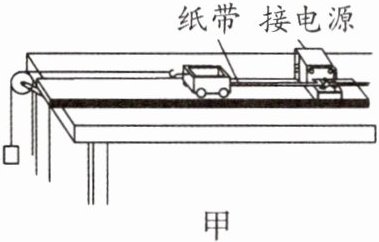

5. 同学们利用如图甲所示装置做“探究小车速度随时间变化的规律”实验。

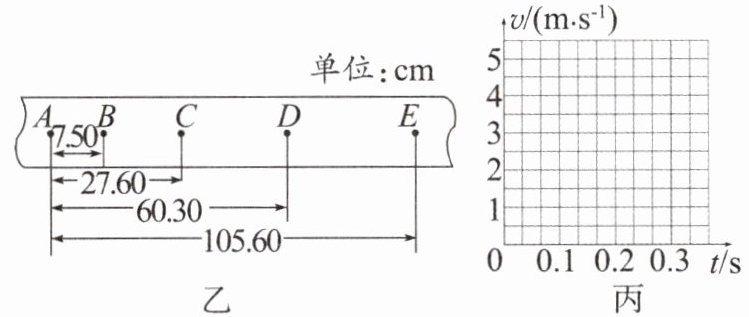

(1)一次记录小车运动情况的纸带如图乙所示,图中 $ A $、$ B $、$ C $、$ D $、$ E $ 为相邻的计数点($ A $ 点为第一个点),相邻计数点间的时间间隔 $ T = 0.1 $ s,由此计算各点的瞬时速度,则 $ v_{D} = 3.90 $ m/s,$ v_{C} = $______ m/s,$ v_{B} = 1.38 $ m/s,在如图丙所示坐标系中画出小车的 $ v - t $ 图像。

(2)将 $ v - t $ 图线延长与纵轴相交,交点的速度的物理意义是______。

答案：
[答案]
(1)2.64　见解析图　
(2)零时刻小车经过A点的速度
[解析]
(1)C点的瞬时速度等于BD段的平均速度，打C点时小车的瞬时速度为$v_{C}=\frac {(60.30-7.50)×10^{-2}}{0.2}m/s=2.64m/s$；由题图中数据作出小车的v - t图像如图所示。

(2)将图线延长与纵轴相交，交点的意义是小车在t = 0时刻经过A点的速度。
