《2025年一本预备新高一物理》

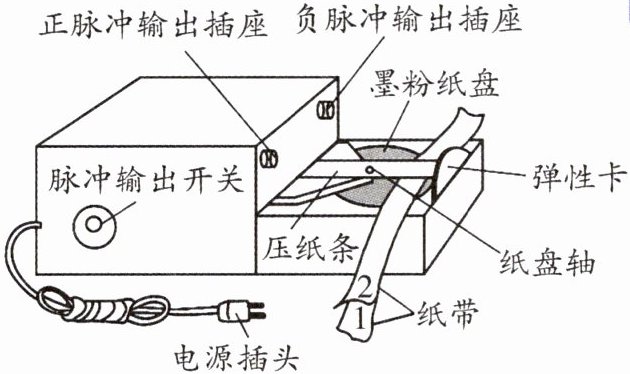

5.如图所示,在使用电火花计时器分析物体运动情况的实验中：

(1)在如下基本步骤中,正确的排列顺序为____ABDEC____。
A.把电火花计时器固定在桌子上
B.安放纸带
C.松开纸带让物体带着纸带运动
D.接通220V交变电源
E.按下脉冲输出开关,进行打点
(2)在安放纸带时,要检查墨粉纸盘是否已经正确地套在____纸盘轴____上,还要检查____墨粉纸盘____是否夹在纸带之间。

答案： 【答案】
(1) ABDEC
(2) 纸盘轴 墨粉纸盘
【解析】
(1) 实验步骤要遵循先安装器材后进行实验的原则，注意实验中为了使打点稳定后再进行实验，同时为了提高纸带的利用率，应尽量将纸带上打满点，要先接通电源后释放纸带，故正确的操作步骤为 ABDEC。
(2) 在安放纸带时，要检查墨粉纸盘是否已经正确地套在纸盘轴上，还要检查墨粉纸盘是否夹在两条纸带之间。

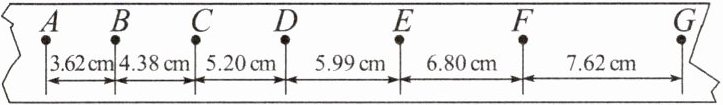

6.某同学在“练习使用打点计时器”的实验中,用打点计时器记录了被拖动的纸带的运动情况,在纸带上确定出A、B、C、D、E、F、G共7个计数点,已知纸带做加速运动。相邻计数点间的距离如图所示,每两个相邻的计数点之间的时间间隔为0.20s。

(1)在实验中,纸带____左端(选填“左端”或“右端”)与运动物体相连接。
(2)每两个计数点间还有____9个点没有标出。

答案： 【答案】
(1) 左端
(2) 9
【解析】
(1) 在实验中物体带动纸带做加速运动，相邻计数点之间的距离越来越大，开始纸带速度较小，所以先打点的是纸带左端，即纸带左端与运动物体相连接。
(2) 设两个计数点间有 n 个点未标出，由点间关系知，(n + 1)×0.02 s = 0.2 s，得 n = 9(个)，即还有 9 个点没有标出。
